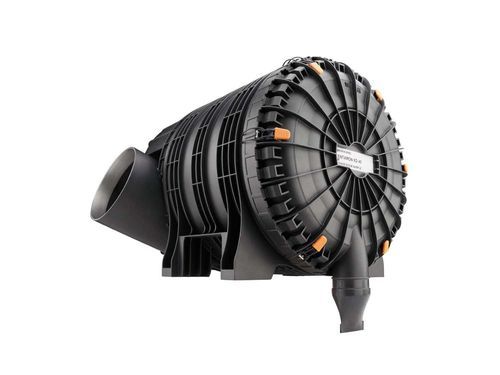

Gruppo di filtrazione antiparticolato ENTARON XD/MD

con cartuccia filtrantea cartucciaad aria

Panoramica
La serie ENTARON XD/MD di MANN+HUMMEL è una famiglia di pulitori d'aria in plastica con ingresso d'aria tangenziale, progettata per applicazioni mobili e industriali gravose. La gamma riprende caratteristiche consolidate delle serie Europiclon e NLG introducendo miglioramenti di design e funzionalità: ENTARON MD offre una variante monostadio con caduta di pressione iniziale molto bassa, mentre ENTARON XD copre le esigenze a due stadi per ambienti ad alta concentrazione di polvere.

Vantaggi del prodotto

• Elevata protezione del motore grazie ad alte efficienze di separazione iniziale e finale
• Affidabilità migliorata grazie agli elementi filtranti con un nuovo sistema di tenuta
• Riduzione del peso (~10%) rispetto a soluzioni metalliche/ibride convenzionali grazie alla scocca in plastica rinforzata con fibra di vetro
• Sistema modulare e variabile per un adattamento flessibile all'installazione
• Sostituzione dell'elemento senza attrezzi resa possibile dai fissaggi di comfort per una manutenzione rapida

Dettagli avanzati
Scocca robusta
Le scocche ENTARON XD e MD sono realizzate in plastica rinforzata con fibra di vetro con nervature di rinforzo per soddisfare requisiti meccanici estremi e migliorare la resistenza alla corrosione. La scocca in tre parti ha la sezione principale saldata all'ingresso dell'aria grezza per consentire un'orientazione flessibile dell'ingresso/supporto. L'uscita dell'aria pulita è rinforzata con un anello metallico che permette coppie di serraggio dei morsetti fino a 5 N·m, garantendo un collegamento condotto sicuro.

Dettagli intelligenti
I fissaggi di comfort includono elementi operativi codificati a colori e punte ad innesto che evitano interferenze durante la rimozione/installazione del coperchio. La scocca integra una connessione per un interruttore o un indicatore di servizio e offre opzioni di montaggio integrate con fori passanti (standard) e inserti filettati (su richiesta) per un'installazione rapida e affidabile.

Elementi filtranti ad alte prestazioni
Gli elementi ENTARON XD/MD sono progettati per robustezza e lunga durata:

• Nuovo sistema di tenuta per una chiusura affidabile degli elementi alla scocca
• Tubi centrali rinforzati in plastica per la stabilità dell'elemento (non applicabile per ENTARON XD/MD 40)
• Nuovo mezzo filtrante con maggiore robustezza e vita utile estesa
• La tecnologia del filo di colla fissa le punte delle pieghe per mantenere l'integrità in esercizio
• L'elemento di sicurezza è filettato alla scocca per prevenire rimozioni involontarie durante la manutenzione
• Versioni opzionali di elementi principali e secondari disponibili per diverse esigenze di resistenza al flusso / efficienza di separazione

Caratteristiche tecniche

• Tipo di funzionamento: Due stadi (ENTARON XD) / Monostadio (ENTARON MD) / Combinazione con pre-separatore esterno (MD con DualSpin XT)
• Campo di applicazione: Applicazioni mobili ad alta polvere (XD) e applicazioni stazionarie a bassa polvere (MD)
• Intervallo di portata volumetrica: 7–40 m³/min (XD), 20–40 m³/min (MD)
• Efficienza di pre-separazione: 87% (XD con valvola di scarico polvere), fino al 92% (XD con lavaggio), 80% (MD con DualSpin XT), >89% (MD con lavaggio)
• Efficienza finale: >99,99% (XD), >99,97% (MD)
• Scarico polveri: Valvola di scarico polveri o opzioni di lavaggio
• Installazione: Installazione verticale e orizzontale possibile (dipende dalla posizione della valvola di scarico)
• Concetto di servizio: Accesso frontale con fissaggi di comfort; cambio dell'elemento senza attrezzi
• Protezione aggiuntiva contro l'ingresso d'acqua: ENTARON XD 14–28 su richiesta, ENTARON XD 40 standard

Dettagli aggiuntivi

• Sistema modulare che permette un adattamento flessibile ai vincoli di installazione
• L'alta efficienza di pre-separazione dell'ENTARON XD spesso elimina la necessità di un pre-separatore esterno nelle applicazioni ad alta polvere
• Opzioni disponibili per elementi secondari e varianti per differenti requisiti di resistenza al flusso / efficienza di separazione

Specifiche / Dati tecnici

• Scocca: Plastica rinforzata con fibra di vetro, costruzione in tre parti, parte principale saldata all'ingresso dell'aria grezza, uscita aria pulita rinforzata con anello metallico (coppia morsetti fino a 5 N·m)
• Elementi filtranti: Nuovo sistema di tenuta, tubi centrali rinforzati eccetto XD/MD 40, tecnologia del filo di colla, elemento di sicurezza filettato alla scocca
• Manutenzione: Accesso frontale, fissaggi di comfort, cambio dell'elemento senza attrezzi
• Applicazioni: Attrezzature mobili (macchine da costruzione, mietitrebbie, gru, compressori) e macchine stazionarie / gruppi elettrogeni a seconda della variante
