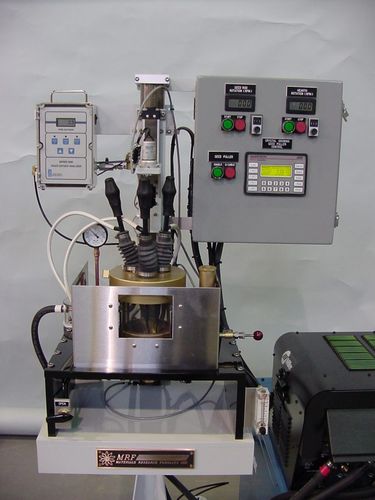

Forno a camera TA-200

di fusionedi crescita cristallielettrico

Il nostro forno più economico per la crescita di cristalli di dimensioni da laboratorio con il metodo Czochralski è il forno Arc Melt TA-200 con l'opzione Crystal Growth. Questa opzione aggiunge tutti i componenti utilizzati per la crescita di cristalli singoli di materiali semiconduttori (silicio, germanio e arseniuro di gallio), metalli, sali e gemme sintetiche. Questo forno utilizza tre archi elettrici in grado di fondere i materiali a una temperatura superiore ai 3500 °C. Un seme di cristallo attaccato all'asta del seme si abbassa nel crogiolo da 2″ (50 mm) che contiene la fusione. I controlli sono programmati per tirare il cristallo in crescita. La velocità di estrazione è regolabile e controlla con precisione fino a 0,001 mm/min. Per ruotare l'asta di semina da 3/8" è previsto un motore separato; l'altezza massima di trazione è di 7″ (176 mm). Il crogiolo inferiore è disponibile anche con un motore di rotazione. Specifiche generali per la crescita di cristalli con il metodo Czochralski velocità di estrazione regolabile fino a 0,001 mm/min. corsa di 7″ (178 mm) crogiolo da 2″ (50 mm) rotazione regolabile dell'asta del seme Dettagli Dettagli del forno di fusione ad arco Per i dettagli completi del forno di fusione ad arco, consultare il forno di fusione ad arco TA-200. Di seguito sono descritti solo i componenti per la crescita dei cristalli. Componenti dell'estrattore di cristalli Un servomotore e un azionamento per il controllo della velocità di traslazione Un riduttore per consentire velocità di estrazione lente da 14 mm al minuto a 0,001 mm al minuto Una slitta di precisione per spostare l'asta del seme su e giù nella camera, con una corsa di 178 mm (7") Un motore a corrente continua per far ruotare l'asta del seme da 0 a 30 giri/min Guarnizione a tenuta di vuoto intorno all'asta del seme per isolare l'ambiente della camera Schermo tattile per facilitare il funzionamento programmabile e la visualizzazione dell'estrattore di cristalli L'involucro di controllo ospita tutti i componenti elettrici
