Forno tubolare

di crescita cristallidi tempraelettrico

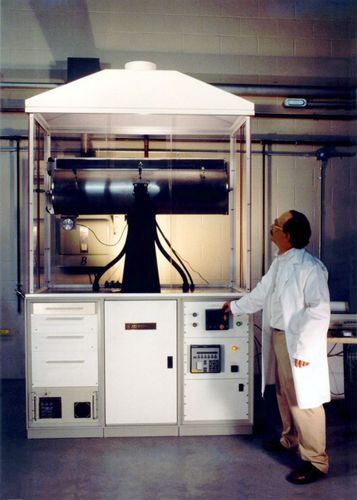

Un forno a tubo per la crescita di cristalli che incorpora un sistema di movimento programmabile per far "oscillare" l'intera zona calda per lunghi periodi, mantenendo temperature fino a 1300°C in un ambiente ossidante. La zona riscaldata consiste in un tubo di mullite lungo 50″ con elementi riscaldanti a resistenza. La zona calda contiene tre elementi riscaldanti indipendenti. La zona calda completa è in grado di oscillare continuamente ad angoli di 90° ed è prevista per la crescita di compositi cristallini. Una volta completato il ciclo di riscaldamento oscillante, un sistema di spegnimento unico fa cadere i compositi di cristallo a una profondità controllata in un mezzo di raffreddamento per un rapido raffreddamento. Specifiche generali: Zona calda tubolare da 4″ x 28″ utilizzabile rotazione continua di 90° con meccanismo di azionamento a dondolo Meccanismo di spegnimento rapido per un raffreddamento immediato zona calda uniforme a +/- 1°C La camera e la zona calda sono costituite da un tubo di mullite lungo 50″ con elementi riscaldanti a resistenza. La zona calda contiene tre elementi riscaldanti indipendenti. Una zona centrale di 28″ con zone tampone di 10″ su ciascun lato garantisce un'uniformità di +/- 1°C su tutti i 28″ ed è in grado di mantenere una temperatura di 1300°C. La camera della zona calda è montata in un involucro trasparente per la sicurezza e la pulizia degli ambienti. La camera ospita un tubo a muffola che viene catturato e centrato nella zona calda per mezzo di tappi terminali. Il tubo della muffola contiene il fluido. Un'estremità del tubo della muffola è coperta da un tappo, mentre l'altra estremità è un coperchio a molla che viene rimosso automaticamente quando il fluido è pronto per la tempra. Un filo centrale attraversa il centro del tubo ed è collegato all'ampolla di cristallo, che consente di programmare la velocità e la distanza di spegnimento.
