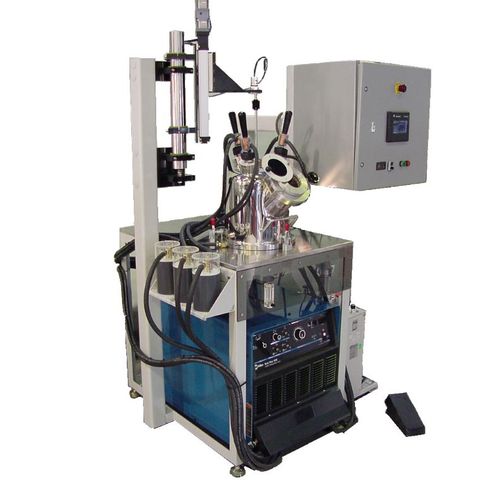

Forno a camera ABJ-900-3

di fusionedi crescita cristallielettrico

Il nostro forno di fusione ad arco ABJ-900-3 con l'opzione di crescita dei cristalli è il cugino più grande del nostro TA-200, con una camera più grande, un'alimentazione più grande, un caricamento dall'alto invece che dal basso per un accesso più facile e fusioni più grandi. I componenti per la crescita dei cristalli sono predisposti per la crescita di cristalli singoli di materiali semiconduttori, metalli, sali e gemme sintetiche con il metodo Czochralski. Questo forno è dotato di tre stinger elettrici, per fondere simultaneamente il materiale con tre archi in tre punti diversi. Questo forno è in grado di fondere materiali a temperature superiori a 3500°C. Un seme di cristallo attaccato all'asta del seme si abbassa nel crogiolo centrale del focolare da 9″ (225 mm) che contiene la fusione e viene programmato per estrarre il cristallo in crescita. La velocità di estrazione è completamente programmabile e controlla con precisione fino a 0,001 mm/min. L'asta di semina da 3/8" ha una velocità di rotazione regolabile da 0 a 30 giri/min. L'altezza massima di estrazione è di 7″ (176 mm). Specifiche generali per la crescita di cristalli con il metodo Czochralski velocità di trazione regolabile fino a 0,001"/min. (0,025 mm/min) corsa di 7″ focolare da 9″ (229 mm) con forme di cavità personalizzate rotazione regolabile dell'asta del seme Dettagli Per i dettagli sul forno di fusione ad arco, fare riferimento al forno di fusione ad arco ABJ-900-3. Di seguito sono descritti i componenti relativi all'opzione di crescita dei cristalli di questo forno. Componenti dell'estrattore di cristalli Un servomotore e un azionamento per il controllo della velocità di traslazione Un riduttore per consentire velocità di estrazione lente da 14 mm al minuto a 0,001 mm al minuto Una slitta di precisione per spostare l'asta del seme su e giù nella camera, con una corsa di 178 mm (7") Un motore a corrente continua per far ruotare l'asta di semina da 0 a 30 giri/min
