Pinza idraulica di tubi 01 series

Panoramica del prodotto

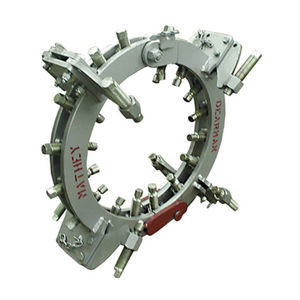

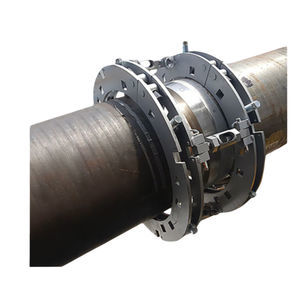

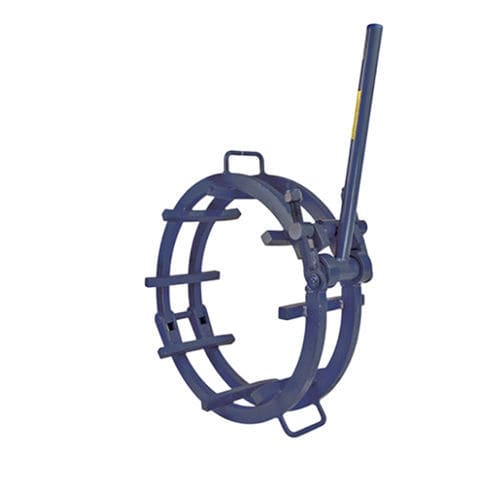

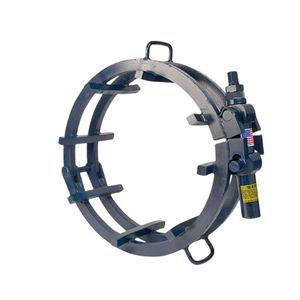

Le morsetti a gabbia Mathey Dearman sono disponibili nei modelli a leva manuale, cricchetto e idraulici, in versioni tack o no-tack. Allineano i tubi per la saldatura fino a Schedule 80 e coprono misure da 2"–60" / 60.3–1.524 mm.

Note d'uso
I morsetti a gabbia sono pensati solo per l'allineamento dei tubi e non per la riformatura. Ogni misura di morsetto corrisponde a un diametro specifico. Se l'o/d del tubo varia di oltre ±3/16" / 5 mm rispetto al diametro indicato, l'allineamento potrebbe non essere accurato.

Vantaggi del prodotto

• Punti di contatto in acciaio inox e opzioni per tubi di dimensioni non standard disponibili su richiesta. Aggiungere "SS" al numero di parte per i punti in acciaio inox.
• Le barre trasversali no-tack sono arcuate per permettere la saldatura a tutta circonferenza senza rimuovere il morsetto, agevolando il flusso di lavoro di saldatura.
• Le barre trasversali tipo tack, dritte, hanno estremità svasate per facilitare il posizionamento e la serraggio; rimuovere il morsetto dopo il tack per completare la saldatura.
• Sia le barre tack che no-tack possono essere fornite in acciaio inox per applicazioni su leghe speciali.

Tabella — Modello manuale Tack / Dimensione tubo
MOD. MANUALE TACK | DIMENSIONE TUBO
01.0505.001 — 2" / 60.3 mm
01.0505.002 — 3" / 88.9 mm
01.0505.003 — 3.5" / 101.6 mm
01.0505.004 — 4" / 114.3 mm
01.0505.006 — 6" / 168.2 mm
01.0505.008 — 8" / 219 mm
01.0505.010 — 10" / 273 mm
01.0505.012 — 12" / 323.8 mm
01.0505.014 — 14" / 356 mm
01.0505.016 — 16" / 406 mm
01.0505.018 — 18" / 457 mm
01.0505.020 — 20" / 508 mm
01.0505.022 — 22" / 559 mm
01.0505.024 — 24" / 610 mm
01.0505.026 — 26" / 660 mm
01.0505.028 — 28" / 711 mm
01.0505.030 — 30" / 762 mm
01.0505.032 — 32" / 813 mm
01.0505.034 — 34" / 864 mm
01.0505.036 — 36" / 914 mm
01.0505.038 — 38" / 965 mm
01.0505.040 — 40" / 1,016 mm
01.0505.042 — 42" / 1,067 mm
01.0505.048 — 48" / 1,219 mm
01.0505.054 — 54" / 1,372 mm
01.0505.060 — 60" / 1,524 mm

Specifiche tecniche

• Gamma: 2"–60" / 60.3–1,524 mm
• Modelli disponibili: leva manuale, cricchetto, idraulico
• Versioni: barre trasversali tack e no-tack
• Uso previsto: allineamento tubi solamente (non per riformare)
• Tolleranza di calzata: ±3/16" / 5 mm
• Compatibilità Schedule: allinea fino a Schedule 80
• Opzioni materiale: punti di contatto e barre trasversali in acciaio inox disponibili su richiesta (aggiungere "SS" al numero di parte)
• Ogni misura di morsetto corrisponde a un diametro specifico
