Collare di fissaggio per tubo a vite D2 series

in metalloin acciaio inossidabileper uso prolungato

Descrizione del prodotto

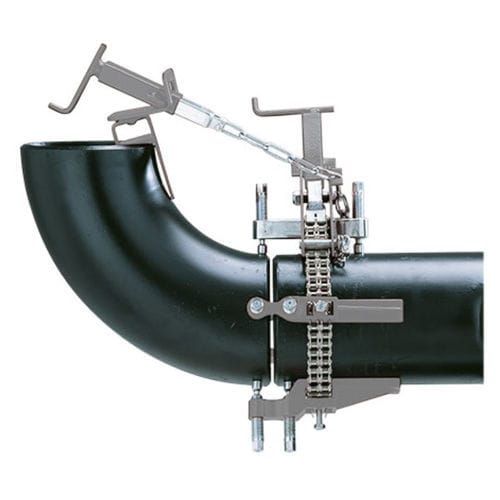

Lo Sturdi Clamp di Mathey Dearman è un morsetto a catena progettato per l'assetto e la riformatura di tubi schedule 40 e di parete inferiore, oltre che di gomiti, tee, flange e tappi. Un morsetto copre un ampio intervallo di diametri (1–72 in / 33,4–1.828,8 mm) a seconda della configurazione. Disponibile con catena duplex a rulli in acciaio al carbonio nichelato o catena in acciaio inossidabile; jackscrew, jackbar e blocco principale sono in acciaio inossidabile. Le jackbar ad alta corsa e il blocco principale consentono la riformatura su entrambi i lati della giunzione di saldatura e permettono di saldare intorno all'intera circonferenza con il morsetto in posizione.

Caratteristiche e vantaggi

• Allineamento di precisione – Doppi jackscrew posizionati attorno al diametro esterno garantiscono allineamento e riformatura con precisione fino a 0,5 mm per diametri interni o esterni.
• Riformabilità – Capacità di riformare su entrambi i lati della giunzione di saldatura per tubi schedule 40; allinea vari spessori di parete, gomiti, tee e raccordi.
• Adattabile – Il design a catena consente di allineare e riformare gomiti, tee e raccordi che i morsetti a gabbia non possono gestire; un morsetto a catena può sostituire più morsetti a gabbia.
• Jackbar indipendenti ad alta corsa – Le jackbar a doppio jackscrew ad "alta corsa" offrono spazio aggiuntivo per la torcia/asta di saldatura; ogni jackscrew ha piedi pivotanti indipendenti per superfici irregolari.
• Ampio intervallo – I modelli singoli coprono ampie gamme di dimensioni a seconda della configurazione della parte.
• Sicuro – Usato con il dispositivo di livellamento e supporto (venduto separatamente), gomiti, tee e raccordi sono trattenuti in sicurezza durante l'allineamento.

Incluso con ogni Sturdi Clamp

• Catena duplex a rulli in acciaio al carbonio nichelato o acciaio inossidabile
• Jackbar con jackscrew in acciaio inossidabile, singolo o doppio (quantità secondo specifiche)
• Blocco principale in acciaio inossidabile
• Barra rompijackscrew e bussola
• Scatola di stoccaggio resistente
• Parti e manuale d'uso

Applicazioni / Note
Il produttore fornisce esempi di montaggi tipici. Ogni morsetto viene fornito con gli accessori necessari per i montaggi standard e una scatola di stoccaggio in acciaio. Il dispositivo di livellamento e supporto non è incluso e deve essere acquistato separatamente. I calcoli si basano su una resistenza a trazione del tubo di 45.000 psi (3.168 kg/cm²).

Specifiche tecniche

• Nome modello: Sturdi Clamp (Sturdi Pipe Chain Clamp)
• Produttore / Marca: Mathey Dearman
• Inventato: 1930
• Opzioni materiale: catena in acciaio al carbonio nichelato o catena in acciaio inossidabile; jackscrew, jackbar e blocco principale in acciaio inossidabile
• Copertura dimensioni tubi: un morsetto copre un ampio intervallo; i numeri di parte specifici coprono gli intervalli indicati di seguito
• Configurazioni (esempi): D250-SC | 4 jackbar | 1–12 in (25,4–304,8 mm) | riforma/allinea a schedule 40/80 | DA-600S jackbar | DA-100 blocco principale | DA-300 catena
• D250-SCSS | 4 | 1–12 in (25,4–304,8 mm) | 40/80 | DA-600S | DA-100 | DA-300S
• D249-SC | 7 | 4–20 in (101,6–508 mm) | 40/80 | DA-600S | DA-100 | DA-300
• D249-SCSS | 7 | 4–20 in (101,6–508 mm) | 40/80 | DA-600S | DA-100 | DA-300S
• D235-SCSS | 8 | 10–36 in (254–914,4 mm) | 40/80 | DB-600S | DB-100 | DB-300S
• D236-SCSS | 13 | 10–54 in (254–1.371,6 mm) | 40/80 | DB-600S | DB-100 | DB-300S
• D237-SCSS | 16 | 10–72 in (254–1.828,8 mm) | 40/80 | DB-600S | DB-100 | DB-300S
• Nota: le configurazioni contrassegnate SCSS sono adatte per acciaio inossidabile
• Accessori: dispositivo di livellamento e supporto (venduto separatamente)
