Collare di fissaggio per tubo a vite EZDCC series

in acciaio inossidabilein metalloper tubi doppi

Descrizione del prodotto

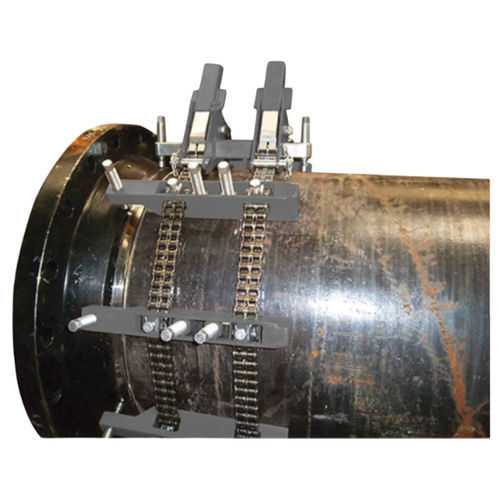

Il morsetto a catena doppia per tubi EZ Fit è una pinza a doppia catena per allineamento e rimodellamento di tubi e recipienti, compresi gomiti, tee e raccordi. Copre una gamma da 10 a 240 pollici (273–6.100 mm) e supporta il rimodellamento delle pareti fino a schedule 80. Le barre jack indipendenti con tre viti moltiplicatrici pivotanti e i blocchi principali doppi consentono operazioni di rimodellamento controllato dove le pinze a gabbia non sono efficaci.

Vantaggi del prodotto

• Progettazione a doppia catena per allineamento e rimodellamento su ampia gamma di diametri
• Allineamento di precisione — le barre jack posizionate attorno al diametro esterno garantiscono una precisione di rimodellamento entro 0,5 mm per diametri interni ed esterni
• Capacità — rimodella entrambi i lati delle giunzioni di saldatura e gestisce spessori fino a schedule 80, oltre a gomiti e tee
• Adattabilità — la configurazione a catena permette di allineare gomiti, tee e raccordi complessi che le pinze a gabbia non possono affrontare
• Barre jack indipendenti — ogni barra dispone di tre viti pivotanti per adattarsi a superfici irregolari
• Compatibilità accessori — supporta dispositivo di livellamento e supporto; le taglie maggiori utilizzano paranchi a fune

Il morsetto a catena doppia EZ Fit include

• Lunghezza di catena necessaria per la gamma di tubi
• Barre jack extra robuste elencate per la gamma
• Numero di blocchi principali elencato per la gamma
• Due regolazioni fini
• Dispositivo di livellamento e supporto (le pinze più grandi sono fornite con paranco a fune)
• Chiave per vite di regolazione
• Istruzioni per l'uso e valigetta di stoccaggio resistente

Opzionale

• Chiave dinamometrica (150 Nm) per la corretta tensione della catena
• Viti di spaziatura in acciaio al carbonio o inossidabile
• Barre jack e viti aggiuntive
• Catena aggiuntiva

Specifiche (tabella)

• EZDCC36 | 10–36 pollici (273–915 mm) | 9 barre jack | 1 blocco principale | 100 kg (220 lb)
• EZDCC36SS | 10–36 pollici (273–915 mm) | 9 | 1 | 100 kg (220 lb)
• EZDCC48 | 10–48 pollici (273–1.220 mm) | 12 | 1 | 126 kg (278 lb)
• EZDCC48SS | 10–48 pollici (273–1.220 mm) | 12 | 1 | 126 kg (278 lb)
• EZDCC54 | 10–54 pollici (273–1.375 mm) | 14 | 1 | 136 kg (300 lb)
• EZDCC54SS | 10–54 pollici (273–1.375 mm) | 14 | 1 | 136 kg (300 lb)
• EZDCC60 | 10–60 pollici (273–1.525 mm) | 16 | 1 | 149 kg (328 lb)
• EZDCC60SS | 10–60 pollici (273–1.525 mm) | 16 | 1 | 149 kg (328 lb)
• EZDCC72 | 10–72 pollici (273–1.830 mm) | 20 | 1 | 176 kg (387 lb)
• EZDCC72SS | 10–72 pollici (273–1.830 mm) | 20 | 1 | 176 kg (387 lb)
• EZDCC84 | 10–84 pollici (273–2.135 mm) | 24 | 2 | 200 kg (442 lb)
• EZDCC84SS | 10–84 pollici (273–2.135 mm) | 24 | 2 | 200 kg (442 lb)
• EZDCC96 | 10–96 pollici (273–2.440 mm) | 28 | 2 | 226 kg (498 lb)
• EZDCC96SS | 10–96 pollici (273–2.440 mm) | 28 | 2 | 226 kg (498 lb)
• EZDCC108 | 10–108 pollici (273–2.745 mm) | 32 | 2 | 251 kg (554 lb)
• EZDCC108SS | 10–108 pollici (273–2.745 mm) | 32 | 2 | 251 kg (554 lb)
• EZDCC120 | 10–120 pollici (273–3.050 mm) | 36 | 2 | 277 kg (610 lb)
• EZDCC120SS | 10–120 pollici (273–3.050 mm) | 36 | 2 | 277 kg (610 lb)
• EZDCC132 | 10–132 pollici (273–3.355 mm) | 39 | 2 | 299 kg (660 lb)
• EZDCC132SS | 10–132 pollici (273–3.355 mm) | 39 | 2 | 299 kg (660 lb)
• EZDCC144 | 10–144 pollici (273–3.715 mm) | 42 | 2 | 322 kg (710 lb)
• EZDCC144SS | 10–144 pollici (273–3.715 mm) | 42 | 2 | 322 kg (710 lb)
• EZDCC168 | 10–168 pollici (273–4.270 mm) | 48 | 3 | 367 kg (810 lb)
• EZDCC168SS | 10–168 pollici (273–4.270 mm) | 48 | 3 | 367 kg (810 lb)
• EZDCC192 | 10–192 pollici (273–4.880 mm) | 54 | 3 | 410 kg (910 lb)
• EZDCC192SS | 10–192 pollici (273–4.880 mm) | 54 | 3 | 410 kg (910 lb)
• EZDCC216 | 10–216 pollici (273–5.490 mm) | 60 | 3 | 455 kg (1.010 lb)
• EZDCC216SS | 10–216 pollici (273–5.490 mm) | 60 | 3 | 455 kg (1.010 lb)
• EZDCC240 | 10–240 pollici (273–6.100 mm) | 66 | 3 | 500 kg (1.110 lb)
• EZDCC240SS | 10–240 pollici (273–6.100 mm) | 66 | 3 | 500 kg (1.110 lb)
• * Adatto per acciaio inossidabile. Dimensioni maggiori su richiesta

Specifiche tecniche

• Nome modello: EZ Fit Double Pipe Chain Clamp
• Applicazione: Allineamento e rimodellamento di tubi e recipienti, compresi gomiti, tee e raccordi
• Gamma massima coperta: 10–240 pollici (273–6.100 mm)
• Capacità parete: Fino a schedule 80 (rimodella entrambi i lati della giunzione di saldatura)
• Precisione di allineamento: Entro 0,5 mm per diametri interni/esterni di entrambi i tubi
• Barre jack: Barre indipendenti extra robuste; ogni barra con tre viti pivotanti
• Opzioni catena: Acciaio al carbonio e acciaio inox (modelli inox con punti di contatto inox per saldare materiali esotici)
• Accessori: Dispositivo di livellamento e supporto (paranchi a fune per le taglie maggiori), opzione chiave dinamometrica (150 Nm), barre/viti aggiuntive, catena aggiuntiva, viti di spaziamento
• Foritura: Fornito in valigetta di stoccaggio resistente; chiave dinamometrica opzionale per assicurare la corretta tensione della catena
• Nota disponibilità: NOT STOCKED IN THE AMERICAS
