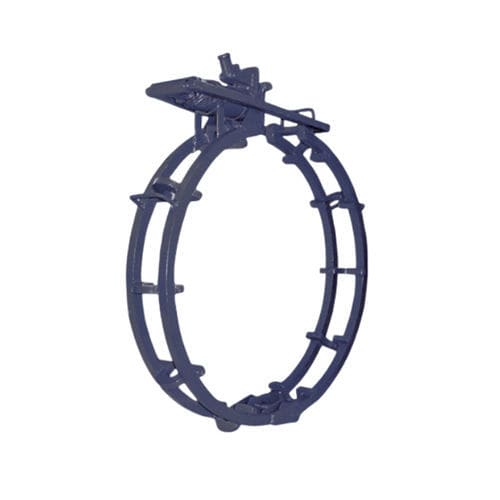

Pinza idraulica di tubi H series

Descrizione del prodotto
Il morsetto a gabbia idraulico Mathey Dearman utilizza un sistema di chiusura idraulico robusto per generare la forza aggiuntiva necessaria ad allineare tubi di grande diametro e consente un rapido rilascio dal tubo per una gestione efficiente. Disponibile per diametri 16–60" (406–1.524 mm), il morsetto permette saldature a cerchio completo con la corretta barra trasversale.

Disponibilità
DISPONIBILE SOLO NELLE AMERICHE

Vantaggi del prodotto

• Martinetto idraulico 12 t incluso per elevata forza di serraggio
• Disponibile su richiesta con diverse configurazioni di barre trasversali
• Barre trasversali no-tack (arcuate) permettono saldature a cerchio completo senza rimuovere il morsetto, migliorando continuità e produttività della saldatura
• Barre dritte tipo tack con estremità svasate per facilitare il posizionamento dei tubi e consentirne la rimozione dopo il tack per completare la saldatura
• Barre trasversali disponibili in acciaio inox per applicazioni su acciai inossidabili e leghe speciali

Specifiche (modelli e dimensioni tubi)
MODELLO HYDRAULIC TACK | DIMENSIONE TUBO POLLICI | DIMENSIONE TUBO MM
01.0505.H16 | 16" | 406 mm
01.0505.H18 | 18" | 457 mm
01.0505.H20 | 20" | 508 mm
01.0505.H22 | 22" | 559 mm
01.0505.H24 | 24" | 610 mm
01.0505.H26 | 26" | 660 mm
01.0505.H28 | 28" | 711 mm
01.0505.H30 | 30" | 762 mm
01.0505.H32 | 32" | 812 mm
01.0505.H34 | 34" | 864 mm
01.0505.H36 | 36" | 914 mm
01.0505.H38 | 38" | 965 mm
01.0505.H40 | 40" | 1.016 mm
01.0505.H42 | 42" | 1.067 mm
01.0505.H48 | 48" | 1.219 mm
01.0505.H54 | 54" | 1.372 mm
01.0505.H60 | 60" | 1.524 mm

Caratteristiche tecniche

• Intervallo: 16–60" (406–1.524 mm)
• Martinetto idraulico: capacità 12 t (martinetto incluso)
• Meccanismo di chiusura: chiusura idraulica robusta per forza aumentata e rilascio rapido
• Opzioni barre trasversali: no-tack (arcuate) e tipo tack dritte (estremità svasate)
• Materiali barre trasversali: standard e acciaio inox per leghe speciali
• Uso previsto: allineare e riformare tubi di grande diametro o danneggiati; consente saldatura a cerchio completo con la barra trasversale appropriata
• Modelli / SKU: 01.0505.H16, 01.0505.H18, 01.0505.H20, 01.0505.H22, 01.0505.H24, 01.0505.H26, 01.0505.H28, 01.0505.H30, 01.0505.H32, 01.0505.H34, 01.0505.H36, 01.0505.H38, 01.0505.H40, 01.0505.H42, 01.0505.H48, 01.0505.H54, 01.0505.H60
