Briglia di fissaggio R0 series

Panoramica del prodotto

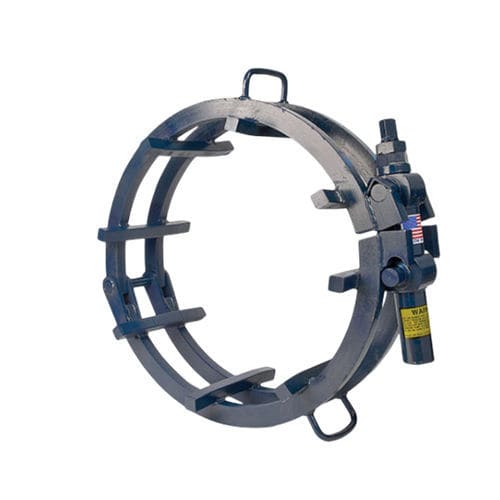

Il Morsetto a gabbia con cricchetto Mathey Dearman impiega un sistema di chiusura a cricchetto per fornire la forza aggiuntiva necessaria ad allineare tubi di grande diametro. Progettato per diametri da 14 – 60" (356 – 1.524 mm). Il cricchetto si ordina separatamente.

Disponibilità
DISPONIBILE SOLO NELLE AMERICHE.

Vantaggi del prodotto

• DISPONIBILE SU RICHIESTA
• Le traverse senza puntamento sono arcuate per consentire una saldatura a cerchio completo senza rimuovere il morsetto, migliorando continuità ed efficienza della saldatura.
• TIPOLOGIE DI TRAVERSE DEL MORSETTO
• Le traverse di tipo puntamento, dritte, hanno estremità svasate per facilitare la messa in posizione dei tubi e la loro serraggio; il morsetto viene rimosso dopo il puntamento per completare la saldatura.
• Le traverse sono disponibili in acciaio inossidabile per applicazioni in acciaio inox e altre leghe speciali.

Il cricchetto si ordina separatamente
Gli assiemi cricchetto e le impugnature non sono inclusi e devono essere ordinati a parte insieme al morsetto.

Specifiche - Modelli Ratchet Tack / Dimensioni tubi
RATCHET TACK MODEL | PIPE SIZE INCH | PIPE SIZE MM
01.0505.R06 | 6" | 168.2 mm
01.0505.R08 | 8" | 219 mm
01.0505.R10 | 10" | 273 mm
01.0505.R12 | 12" | 323.8 mm
01.0505.R14 | 14" | 356 mm
01.0505.R16 | 16" | 406 mm
01.0505.R18 | 18" | 457 mm
01.0505.R20 | 20" | 508 mm
01.0505.R22 | 22" | 559 mm
01.0505.R24 | 24" | 610 mm
01.0505.R26 | 26" | 660 mm
01.0505.R28 | 28" | 711 mm
01.0505.R30 | 30" | 762 mm
01.0505.R32 | 32" | 812 mm
01.0505.R34 | 34" | 864 mm
01.0505.R36 | 36" | 914 mm
01.0505.R38 | 38" | 965 mm
01.0505.R40 | 40" | 1.016 mm
01.0505.R42 | 42" | 1.067 mm
01.0505.R48 | 48" | 1.219 mm

Opzioni maniglia per cricchetto
01.0505.R01 | Maniglia cricchetto 3/4" (morsetto 4 – 8")
01.0505.R02 | Maniglia cricchetto 7/8" (morsetto 10 – 42")
01.0505.R03 | Maniglia cricchetto 1" (morsetto 44"+)

Specifiche tecniche

• Nome modello: Ratchet Cage Clamp
• Marca: Mathey Dearman
• Intervallo: 14 – 60" / 356 – 1.524 mm (modelli Ratchet Tack specifici elencati da 6" a 48" con codici)
• Il cricchetto si ordina separatamente; opzioni maniglia: 3/4", 7/8", 1" in base alla dimensione del morsetto
• Tipologie di traverse: senza puntamento (arcuate) e tipo puntamento dritto (estremità svasate)
• Traverse disponibili in acciaio inossidabile per applicazioni in inox e leghe speciali (disponibili su richiesta)
• Il design senza puntamento consente una saldatura a cerchio completo senza rimuovere il morsetto
• Magazzino: disponibile solo nelle Americhe
