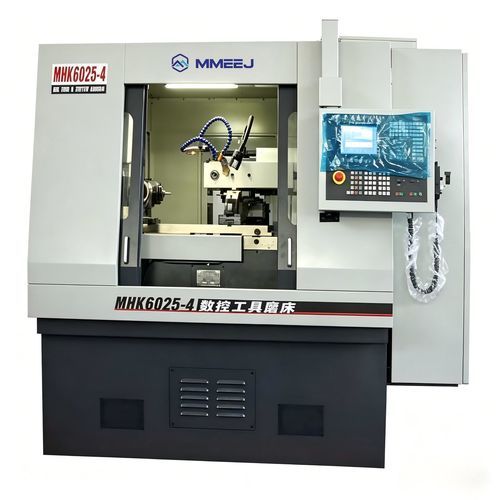

Rettificatrice per attrezzi MHK6025 series

per pezzi da lavorareCNC4 assi

Panoramica del prodotto
La rettificatrice CNC per utensili adotta un sistema di controllo CNC a quattro assi Siemens 828DBASIC e un azionamento con servounità AC, consentendo un funzionamento a quattro assi e quattro collegamenti:

• Spostamento longitudinale del tavolo
• Spostamento trasversale della testa di rettifica
• Spostamento verticale della testa di rettifica
• Movimento rotatorio della testa indicizzatrice CNC

Tabella tecnica
item | Unità | MHK6025-4 | MHK6025-3 | MHK6025-2
Numero di assi di controllo | / | 4 | 3 | 2
Diametro massimo di rotazione del pezzo | mm | 250 | 250 | 250
Distanza punte anteriore e posteriore | mm | 450 | 450 | 450
Spostamento longitudinale del tavolo | mm | 400 (asse X) | 400 (asse X) | 400 (asse X)
Dimensione del tavolo | mm | 900×135 | 900×135 | 900×135
Angolo di rotazione della testa nel piano orizzontale | ° | 360 | 360 | 360
Angolo di rotazione della testa nel piano verticale | ° | ±15 | ±15 | ±15
Spostamento verticale della testa di rettifica | mm | 200 (asse Y) | 200 (asse Y) | 200
Spostamento trasversale della testa di rettifica | mm | 200 (asse Z) | 200 (asse Z) | 200
Risoluzione assi X, Y, Z | mm | 0.001 | 0.001 | 0.001
Risoluzione asse A | ° | 0.001 | 0.001 | 0.001
Velocità mandrino mola | rmp/min | 3000/5600 | 3000/5600 | 3000/5600
Alesaggio cono mandrino mandrino CNC | / | Morse 5 | Morse 5 | Morse 5
Rotazione mandrino in piano orizzontale | ° | 360 | 360° | 360°
Potenza motore mandrino | kW | 2.2 | 2.2 | 1.1
Peso macchina | kg | 2800 | 2800 | 1150
Dimensioni macchina | mm | 2260×1600×2830 | 2260×1600×2830 | 1850×1500×1900

Caratteristiche / specifiche tecniche

• Sistema di controllo: Siemens 828DBASIC a quattro assi
• Azionamento: servounità AC
• Funzionamento a quattro collegamenti: longitudinale (tavolo), trasversale (testa di rettifica), verticale (testa di rettifica), rotatorio (testa indicizzatrice CNC)
• Modelli: MHK6025-4 (4 assi), MHK6025-3 (3 assi), MHK6025-2 (2 assi)
• Diametro massimo di rotazione del pezzo: 250 mm (tutti i modelli)
• Distanza tra punte anteriore/posteriore: 450 mm (tutti i modelli)
• Corsa del tavolo (asse X): 400 mm (tutti i modelli); dimensione del tavolo: 900×135 mm
• Rotazione della testa di rettifica: orizzontale 360°; verticale ±15°
• Corsa della testa di rettifica: verticale (asse Y) 200 mm; trasversale (asse Z) 200 mm
• Risoluzione assi: X/Y/Z 0.001 mm; asse A 0.001°
• Velocità mandrino mola: 3000 / 5600 rpm
• Alesaggio cono mandrino CNC: Morse 5
• Rotazione del mandrino (piano orizzontale): 360°
• Potenza motore mandrino: 2.2 kW (MHK6025-4 & MHK6025-3), 1.1 kW (MHK6025-2)
• Peso macchina: 2800 kg (MHK6025-4 & MHK6025-3), 1150 kg (MHK6025-2)
• Dimensioni macchina (L×P×A): MHK6025-4/3 = 2260×1600×2830 mm; MHK6025-2 = 1850×1500×1900 mm
