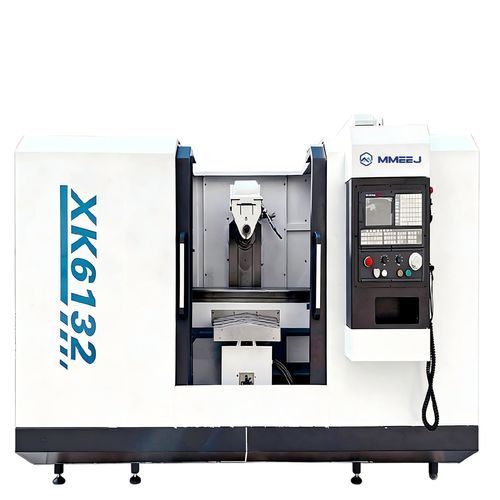

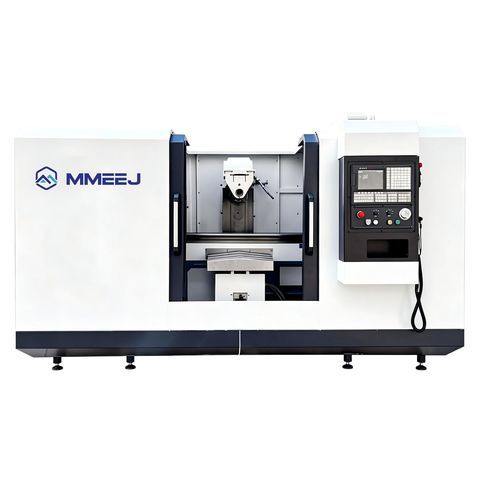

Fresatrice CNC 3 assi XK61 seriesorizzontale
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 3 assi
- Orientazione del mandrino
- orizzontale
- Corsa X
900 mm, 1.000 mm
(35,43 in, 39,37 in)- Corsa Y
310 mm, 330 mm
(12,2 in, 12,99 in)- Corsa Z
400 mm, 410 mm
(15,75 in, 16,14 in)- Velocità di rotazione
Min.: 30 rpm
(188 rad.min-1)Max.: 1.500 rpm
(9.425 rad.min-1)- Potenza
7,5 kW, 11 kW
(10,2 hp, 14,96 hp)- Rotazione piano di lavoro (asse C)
Min.: -45 °
Max.: 45 °
- Velocità di avanzamento asse X
6.000 mm/min
(3,94 in/s)- Velocità di avanzamento asse Y
3.000 mm/min, 6.000 mm/min
(1,97 in/s, 3,94 in/s)- Velocità di avanzamento asse Z-Not Tr-
3.000 mm/min, 6.000 mm/min
(1,97 in/s)- Precisione di collocamento
0,02 mm, 0,05 mm
(0,00079 in, 0,00197 in)- Ripetibilità
0,01 mm, 0,025 mm
(0,00039 in, 0,00098 in)- Peso totale
2.850 kg, 4.250 kg
(6.283,17 lb, 9.369,65 lb)- Lunghezza totale
2.272 mm, 3.310 mm
(89,4 in, 130,3 in)- Larghezza massima
1.825 mm, 2.200 mm
(71,9 in, 86,6 in)- Altezza totale
2.094 mm, 2.394 mm
(82,4 in, 94,3 in)
Descrizione
Configurazione standard
- Sistema Guangtai 130
- CNC a tre assi
- Trasmissione manuale del mandrino
- Pompa olio elettronica
- Binario rigido a tre assi
- Sistema: GSK, KND
- Testa divisoria CNC
- Punta posteriore superiore
- Broccia pneumatica
- Lamiera completamente protetta
- Modelli: XK6132 e XK6140 (vedi differenze di parametri sopra)
- Dimensioni del piano di lavoro: XK6132 = 1500x320 mm; XK6140 = 1700x400 mm
- Corsa del tavolo: XK6132 = 900x310x410 mm; XK6140 = 1000x330×400 mm
- Conicità mandrino: ISO:50/7:24 (entrambi i modelli)
- Angolo di rotazione della tavola opzionale: ±45° (entrambi i modelli)
- Distanza tra la superficie del mandrino e il piano della tavola: XK6132 = 20-370 mm; XK6140 = 30-410 mm
- Distanza tra la guida verticale del piano e la linea centrale del mandrino: XK6132 = 225-505 mm; XK6140 = 275-625 mm
- Gamma di velocità del mandrino: 30-1500/18 giri/min (serie)
- Velocità di spostamento rapido (X/Y/Z): XK6132 = 6000/6000/3000 mm/min; XK6140 = 6000/3000/6000 mm/min
- Precisione di posizionamento: XK6132 = 0,020/300 mm; XK6140 = 0,05/300 mm
- Precisione di posizionamento a ripetizione: XK6132 = 0,010/300 mm; XK6140 = 0,025/300 mm
- Potenza motore di azionamento principale: XK6132 = 7,5 kW; XK6140 = 11 kW
- Potenza motore pompa di raffreddamento: 0,125 kW (entrambi i modelli)
- Dimensioni esterne (mm): XK6132 = 2272x1825×2094; XK6140 = 3310x2200x2394
- Peso macchina: XK6132 = 2850 kg; XK6140 = 4250 kg
---
