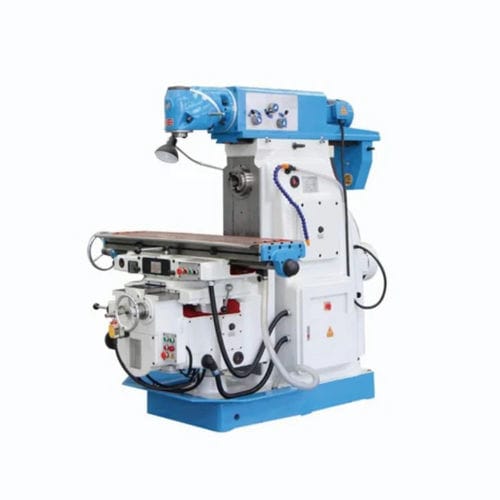

Fresatrice 3 assi XA62 series

universaleindustrialead alta rigidità

Panoramica
La serie XA62 è una fresatrice universale con testa rotante a due sezioni. Il mandrino ruota di 360° sugli assi verticale e orizzontale ed è dotato di una manica telescopica per fresature con qualsiasi angolazione. Il cambio verticale/orizzontale avviene con un clic senza sostituire la testa, garantendo rigidità superiore rispetto a un progetto a tre sezioni.

Specifiche principali

• Serie modelli: XA62 (varianti: XA6232, XA6240)
• Cono mandrino: ISO (7:24) — XA6232: V: ISO40 / H: ISO50; XA6240: V: ISO40/ISO50 / H: ISO50
• Intervallo di giri mandrino: Verticale 35–1600 rpm; Orizzontale 30–1500 rpm
• Gradazioni di velocità: Verticale 11 step; Orizzontale 18 step
• Potenza motore mandrino: XA6232 = 7,5 kW; XA6240 = 11 kW
• Dimensione banco: XA6232 = 1320×320 mm (opzione 1600×320); XA6240 = 1700×400 mm (opzione 2000×400)
• Guide a T del piano: XA6232 = 3-18-70; XA6240 = 3-18-90
• Capacità massima di sovraccarico banco: XA6232 = 300 kg; XA6240 = 500 kg
• Corse (manuale / manovra): X - XA6232 700/680 mm (900 opzionale), XA6240 900/880 mm (1100 opzionale); Y - XA6232 255/240 mm, XA6240 315/300 mm; Z - entrambi 380/360 mm
• Velocità di avanzamento di taglio: X/Y 23,5–1180 mm/min; Z 8–394 mm/min
• Velocità rapida: X/Y 2300 mm/min; Z 770 mm/min
• Angolo massimo di inclinazione del tavolo: ±45°; Distanza centro mandrino-tavolo: XA6232 30–350 mm; XA6240 30–410 mm
• Dimensioni (L×P×A): XA6232 2294×1770×1665 mm; XA6240 2560×2130×1800 mm
• Peso aprox.: XA6232 ≈ 2650 kg; XA6240 ≈ 3850 kg

Applicazioni

• Fresatura di pezzi di medie e grandi dimensioni
• Fresatura angolare e obliqua grazie alla manica telescopica e alla rotazione a 360°
• Lavorazione di utensili, stampi e componenti industriali pesanti
• Operazioni che richiedono cambio rapido tra fresatura verticale e orizzontale

Configurazioni opzionali

• Prolunghe del banco (opzioni 1600×320 mm, 2000×400 mm)
• Estensioni corsa X (900 mm / 1100 mm)
• Opzioni di mandrino e accessori per adattamento a utensili specifici e integrazione CNC
