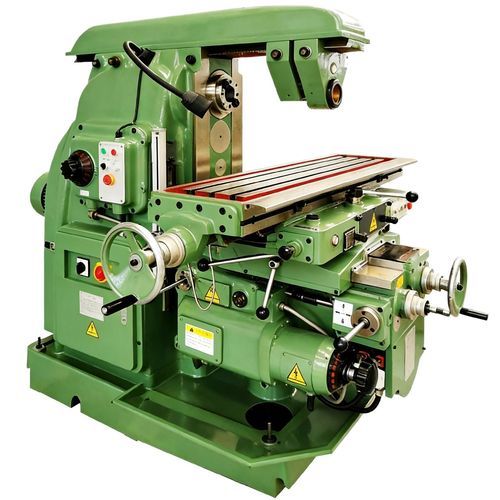

Fresatrice 3 assi XA61 series

universalea tavola mobile

Panoramica
Fresatrice orizzontale manuale a tavola elevatrice universale per la lavorazione di superfici piane, scanalature e ingranaggi. Adatta a officine meccaniche e reparti di produzione. Compatibile con testa di fresatura universale, tavola rotante e testa divisore per estendere le applicazioni della macchina.

Dati tecnici (parametri principali)

• Modelli: XA6132 e XA6140.
• Dimensioni banco di lavoro: XA6132 = 1320×320 (1600×320 opzionale); XA6140 = 1700×400 (2000×400 opzionale).
• Scanalatura a T del tavolo (numero‑larghezza‑passo): XA6132 = 3‑18‑70; XA6140 = 3‑18‑90.
• Sovraccarico massimo banco: XA6132 = 500 kg; XA6140 = 800 kg.
• Potenza motore mandrino: XA6132 = 7,5 kW; XA6140 = 11 kW.
• Intervallo di velocità mandrino: 30–1500 giri/min, 18 rapporti.

Spostamenti e avanzamenti

• Corsa tavolo X (longitudinale): XA6132 = 700/680 mm (900 opzionale); XA6140 = 900/880 mm (1100 opzionale).
• Corsa slitta Y (laterale): XA6132 = 255/240 mm; XA6140 = 315/300 mm.
• Sollevamento tavola Z (verticale): entrambi i modelli = 380/360 mm.
• Velocità di avanzamento di taglio: X,Y = 23,5–1180 mm/min; Z = 8–394 mm/min.
• Velocità rapida di spostamento: X = 2300 mm/min; Y = 2300 mm/min; Z = 770 mm/min.
• Angolo massimo di rotazione del tavolo: ±45°.
• Distanza centro mandrino–tavolo: XA6132 = 30–350 mm; XA6140 = 30–410 mm.

Dimensioni e peso

• Ingombri complessivi (L×P×H): XA6132 = 2294×1770×1665 mm; XA6140 = 2560×2130×1800 mm.
• Peso approssimativo macchina: XA6132 = 2650 kg; XA6140 = 3850 kg.

Applicazioni e accessori

• Applicazioni: lavorazione di piani, scanalature e ingranaggi in officine meccaniche e reparti produttivi.
• Accessori opzionali: testa di fresatura universale, tavola rotante, testa divisore per ampliare le capacità della macchina.
