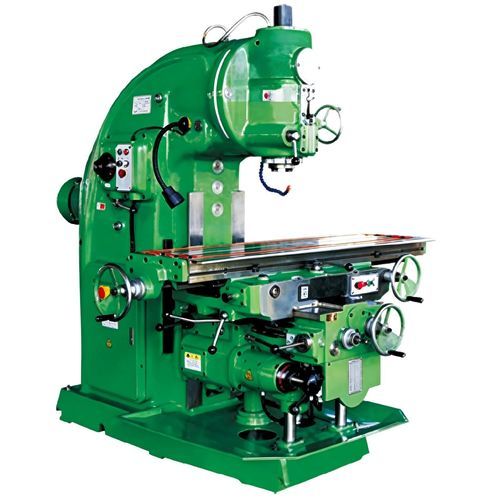

Fresatrice 3 assi XA50 series

verticale

Panoramica
Le fresatrici verticali manuali XA5032 e XA5040 sono progettate per operazioni di lavorazione dei metalli in officine industriali. Dispongono di mandrino verticale con inclinazione regolabile, avanzamento manuale con opzione di movimento tavola automatico/semi‑automatico, idonee per foratura, fresatura, sbavatura e lavorazioni angolari.

Costruzione
I componenti principali — base, colonna, tavola, slitta centrale, slitta di sollevamento e cassa del mandrino — sono fusione in materiale ad alta resistenza e sottoposti a trattamento di invecchiamento artificiale per garantire stabilità dimensionale nel tempo e ridurre deformazioni sotto carico. Mandrino e tavola sono realizzati per offrire precisione e capacità di carico elevate.

Dati tecnici

• Dimensioni tavolo (mm): XA5032 — 1325×320 (1600×320); XA5040 — 1700×400 (2000×400)
• Scanalature a T tavolo (numero/larghezza/spaziatura mm): XA5032 — 3-18-70; XA5040 — 3-18-90
• Carico massimo tavolo: XA5032 — 500 kg; XA5040 — 800 kg
• Corsa X (longitudinale) Manuale/Auto (mm): XA5032 — 700/680; XA5040 — 900/880 (1100 opzione)
• Corsa Y (laterale) Manuale/Auto (mm): XA5032 — 255/240; XA5040 — 315/300
• Corsa Z (verticale) Manuale/Auto (mm): XA5032 — 370/350; XA5040 — 385/300
• Velocità rapida (mm/min): X 2300, Y 1540, Z 770 (entrambi i modelli)
• Diametro mandrino (mm): 29 (entrambi i modelli)
• Intervallo velocità mandrino (rpm): 30–1500 (entrambi i modelli), 18 rapporti
• Angolo di rotazione testa fresante: ±45° (entrambi i modelli)
• Distanza centro mandrino–tavolo (mm): XA5032 — 60–430; XA5040 — 130–515
• Potenza motore mandrino (kW): XA5032 — 7.5; XA5040 — 11
• Dimensioni (mm): XA5032 — 2294×1770×1904; XA5040 — 2556×2159×2298
• Peso appross. (kg): XA5032 — 3200; XA5040 — 4250

Applicazioni e opzioni
Adatta a fresatura generale, scanalatura, sbavatura e lavorazioni angolari in officine meccaniche. XA5040 offre la corsa X estesa opzionale (1100 mm). Accessori e configurazioni personalizzate (motori, comandi, utensili) disponibili su richiesta; contattare il costruttore o il distributore per compatibilità e installazione.
