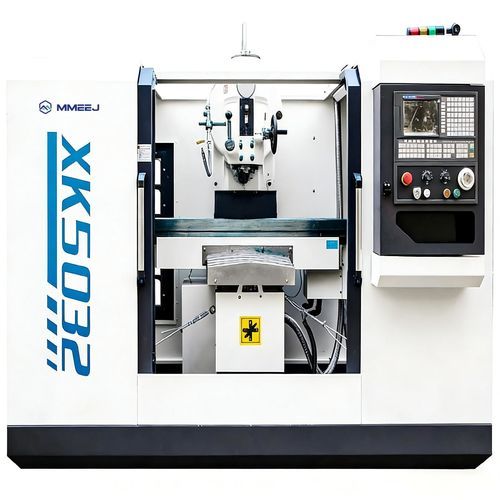

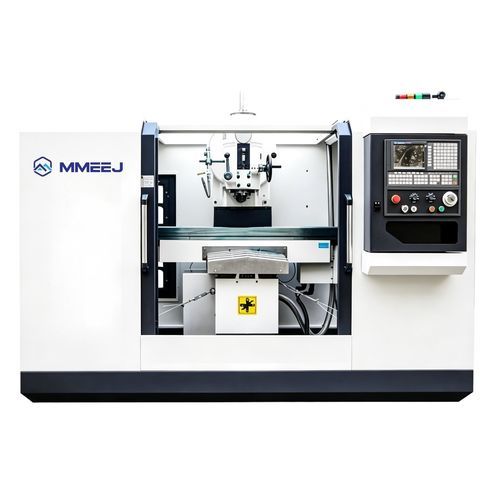

Fresatrice CNC 3 assi XK50 seriesverticalecon tavola rotante
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 3 assi
- Orientazione del mandrino
- verticale
- Struttura
- con tavola rotante
- Corsa X
880 mm, 900 mm
(34,65 in, 35,43 in)- Corsa Y
300 mm, 310 mm
(11,81 in, 12,2 in)- Corsa Z
350 mm, 365 mm
(13,78 in, 14,37 in)- Velocità di rotazione
Max.: 1.500 rpm
(9.425 rad.min-1)Min.: 30 rpm
(188 rad.min-1)- Potenza
7,5 kW, 11 kW
(10,2 hp, 14,96 hp)- Rotazione piano di lavoro (asse C)
Max.: 45 °
Min.: -45 °
- Velocità di avanzamento asse X
3.000 mm/min, 6.000 mm/min
(1,97 in/s, 3,94 in/s)- Velocità di avanzamento asse Y
3.000 mm/min, 6.000 mm/min
(1,97 in/s, 3,94 in/s)- Velocità di avanzamento asse Z-Not Tr-
3.000 mm/min, 6.000 mm/min
(1,97 in/s, 3,94 in/s)- Precisione di collocamento
0,025 mm, 0,05 mm
(0,00098 in, 0,00197 in)- Ripetibilità
0,015 mm, 0,025 mm
(0,00059 in, 0,00098 in)- Peso totale
3.250 kg, 4.320 kg
(7.165,02 lb, 9.523,97 lb)- Lunghezza totale
2.272 mm, 2.556 mm
(89,4 in, 100,6 in)- Larghezza massima
1.825 mm, 2.160 mm
(71,9 in, 85 in)- Altezza totale
2.094 mm, 2.400 mm
(82,4 in, 94,5 in)
Descrizione
Breve descrizione
Configurazione opzionale
Parametri tecnici
Caratteristiche principali
- Configurazione standard: sistema Guangtai 130
- CNC a tre assi con trasmissione mandrino manuale
- Guide lineari indurite su tre assi
Configurazione opzionale
- Sistema di controllo: GSK, KND
- Testa divisore CNC
- Contropunta superiore
- Dispositivo di foratura/brocatura pneumatico
- Carrozzeria protettiva in lamiera completa
Parametri tecnici
- XK5032 — Dimensioni tavola: 1500×320 mm; Corsa tavola (X×Y×Z): 900×310×350 mm; T-slot: 3-14-70 mm; Cono mandrino: ISO50 (7:24); Angolo di rotazione tavola (opzionale): ±45°; Distanza punta mandrino–tavola: 30–380 mm; Distanza guida basamento–asse mandrino: 350 mm; Campo velocità mandrino: 30–1500 giri/min; Velocità rapida (X/Y/Z): 6000/6000/3000 mm/min; Precisione di posizionamento: 0,025 mm/300 mm; Ripetibilità: 0,015 mm/300 mm; Potenza motore principale: 7,5 kW; Pompa raffreddamento: 0,125 kW; Dimensioni esterne: 2272×1825×2094 mm; Peso: 3250 kg
- XK5040 — Dimensioni tavola: 1700×400 mm; Corsa tavola (X×Y×Z): 880×300×365 mm; T-slot: 3-18-90 mm; Cono mandrino: ISO50 (7:24); Angolo di rotazione tavola (opzionale): ±45°; Distanza punta mandrino–tavola: 45–410 mm; Distanza guida basamento–asse mandrino: 450 mm; Campo velocità mandrino: 30–1500 giri/min; Velocità rapida (X/Y/Z): 3000/3000/1500 mm/min; Precisione di posizionamento: 0,05 mm/300 mm; Ripetibilità: 0,025 mm/300 mm; Potenza motore principale: 11 kW; Pompa raffreddamento: 0,125 kW; Dimensioni esterne: 2556×2160×2400 mm; Peso: 4320 kg
Caratteristiche principali
- Centro di fresatura verticale a 3 assi progettato per la lavorazione di componenti pesanti
- Cono mandrino ISO50 per elevata rigidità e compatibilità utensili
- Disponibile con sistemi di controllo Guangtai, GSK o KND
- Tavola rotante e testa divisore CNC opzionali per indicizzazione e lavorazioni angolari
- Carrozzeria protettiva e lubrificazione elettronica adatte all'uso industriale
