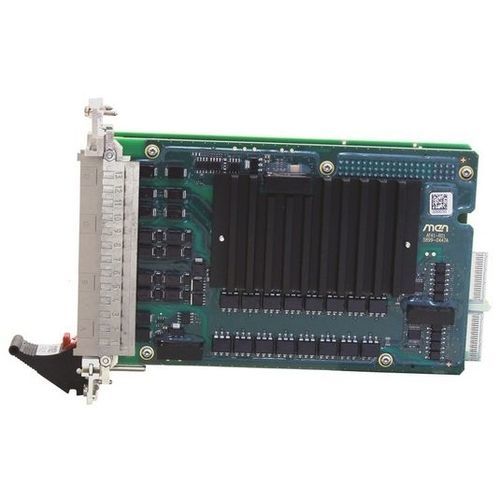

Modulo I/O digitale F405

analogicoFGPAdi sicurezza

L'F405 offre molteplici funzioni di I/O, in particolare per l'Automatic Train Operation (ATO). Tutti gli ingressi digitali possono essere utilizzati con una tensione comune GND o comune positiva nell'intervallo compreso tra -110 V e +110 V. Gli ingressi del contatore di impulsi possono essere utilizzati per collegare un sensore di velocità e fornire la misurazione della frequenza e della distanza, nonché il rilevamento della direzione, dell'arresto e del rotolamento come funzioni integrate nell'FPGA. Le uscite digitali a commutazione high-side della scheda supportano tensioni comprese tra 24 e 110 V. Le uscite analogiche forniscono il valore di uscita come tensione o corrente. Grazie al ciclo e alla lunghezza dell'impulso programmabili, le uscite PWM sono adatte, ad esempio, al controllo della potenza del motore. Lo stato di tutti gli ingressi e le uscite, così come l'indicazione di OK e di reset, sono visualizzati tramite i LED sul pannello frontale. Compatto e conveniente Tutte le funzioni di I/O si trovano su un'unica scheda e sono fornite tramite un unico connettore di I/O robusto. Questo riduce il numero di schede nel sistema, riducendo i costi del sistema e i costi di manutenzione e di fermo macchina. Componenti collaudati, disponibilità a lungo termine Grazie alla progettazione basata su FPGA e all'uso di core IP e building block hardware di comprovata efficacia, la scheda offre rischi e sforzi ridotti e una disponibilità a lungo termine. Robustezza e misure di sicurezza La scheda F405 garantisce un funzionamento sicuro e affidabile. In caso di guasti al software o di problemi di connessione all'host, la funzione watchdog imposta le uscite in uno stato predefinito. La protezione dall'inversione di polarità, la protezione da sovracorrente e la funzione di readback rendono le uscite digitali sicure e robuste. Progettato per ambienti difficili
