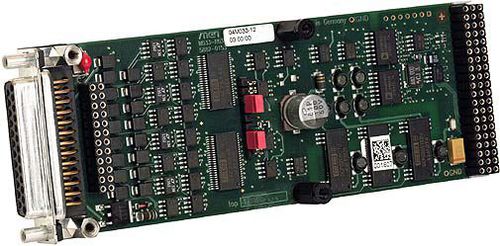

Scheda I/O analogica M33

cPCIVMEstandard

La scheda mezzanino M33 è un modulo M altamente flessibile per segnali di uscita analogici. Le tensioni di alimentazione isolate possono essere generate da un convertitore DC/DC integrato. L'intervallo di tensione di uscita può essere impostato via software su 0 V - 10 V, -5 V - +5 V o -10 V - +10 V per ciascun canale. Inoltre, le uscite in corrente possono essere utilizzate da 0 mA a 20 mA o da 4 mA a 20 mA. Il carico di uscita è pilotato a terra. Attenzione: Con 8 uscite in corrente è necessaria un'alimentazione esterna! L'M33 è basato sullo standard mezzanino M-Module ANSI. Può essere utilizzato come estensione di I/O in qualsiasi tipo di sistema bus, ad esempio CPCI, VME o su qualsiasi tipo di SBC stand-alone. Le schede carrier M-Module appropriate in formato 3U, 6U e altri formati sono disponibili presso duagon o altri produttori. CARATTERISTICHE 8 uscite in corrente o tensione risoluzione a 12 bit tempo di acquisizione/conversione di 10 µs Aggiornamento simultaneo dei canali Isolamento ottico -versioni da 40 °C a +85 °C
