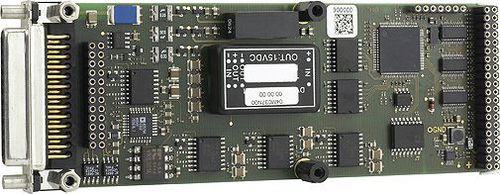

Scheda I/O analogica M37N

cPCIVMEdi corrente

La scheda mezzanino M37N è un modulo M di alta precisione con quattro canali di uscita analogici in tensione o in corrente per segnali molto veloci. L'intervallo di tensione di uscita per ciascun canale è compreso tra -10 e +10 V. Le uscite in corrente sono disponibili separatamente e possono essere utilizzate come uscite da 0 a 20 mA. Il modulo M è dotato di una risoluzione di 16 bit con una precisione di tensione ultraelevata di +/-0,1%, valida per l'intero intervallo di temperatura da -40 a +85°C. Oltre a ciò, è possibile estendere questi valori con una calibrazione aggiuntiva. L'M37N supporta una resistenza di carico di 600 Ohm e oltre. Le tensioni di alimentazione isolate possono essere generate sulla scheda da due convertitori CC/CC a basso rumore. Il carico di uscita è pilotato verso massa. L'M37N è progettato per un'ampia gamma di applicazioni, ad esempio in un ambiente di test automatizzato, nei sistemi di controllo dei processi o per le misure dei sensori. L'M37N si basa sullo standard mezzanino M-Module ANSI. Può essere utilizzato come estensione I/O in qualsiasi tipo di sistema bus, ad esempio CPCI, VME o su qualsiasi tipo di SBC stand-alone. Le schede carrier M-Module appropriate in formato 3U, 6U e altri formati sono disponibili presso duagon o altri produttori. CARATTERISTICHE 4 uscite in corrente o tensione risoluzione a 16 bit 8.5 µs max. di tempo di acquisizione/conversione accuratezza +/-0,1% Aggiornamento simultaneo dei canali Sincronizzazione con trigger esterno Isolamento elettrico -da 40 °C a +85 °C
