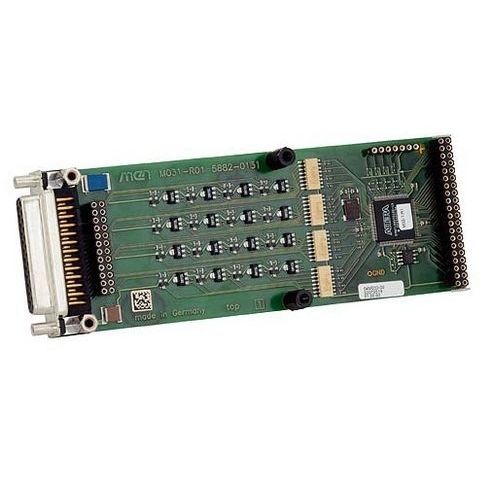

Scheda I/O digitale M31

cPCIVMEdi corrente

La scheda mezzanino M31 è un modulo M di ingresso digitale a 16 bit con funzionalità di blocco per applicazioni industriali. Gli ingressi sono isolati otticamente con un'elevata tensione di isolamento di 500 V CC. Un limite di corrente per ciascun ingresso garantisce un'ampia gamma di tensioni di ingresso da 0 V a 155 V. Ogni fronte del segnale di ingresso genera un interrupt mascherabile per ciascun canale. I segnali degli interruttori meccanici sono debouncing da un circuito digitale con un tempo di debouncing di precisione compreso tra 300 ns e 14 ms. Commutazione lato alto L'M31 ha il carico di ingresso a massa, il che significa che la commutazione di un ingresso alla tensione di alimentazione attiva il rispettivo optoaccoppiatore. Basato sullo standard ANSI L'M31 si basa sullo standard mezzanino M-Module ANSI. Può essere utilizzato come estensione di I/O in qualsiasi tipo di sistema bus, ad esempio CPCI, VME o su qualsiasi tipo di SBC stand-alone. Le schede carrier M-Module appropriate in formato 3U, 6U e altri formati sono disponibili presso duagon o altri produttori. Affidabile e robusto L'M31 può funzionare in un intervallo di temperature compreso tra -40 °C e +85 °C. La scheda resiste agli urti e alle vibrazioni per un funzionamento affidabile. CARATTERISTICHE 16 ingressi da 0 V a 155 V Ingressi a corrente costante Circuito di debouncing Generazione di interruzioni Carico a terra Isolamento ottico -da 40 °C a +85 °C
