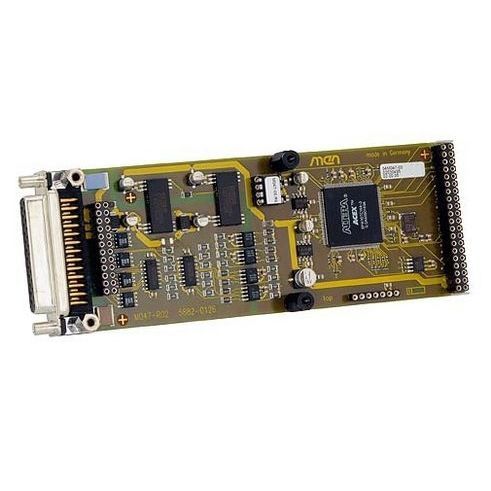

Scheda I/O serie M47

4 canalicPCIVME

La scheda mezzanino M47 è un modulo M di interfaccia sincrona seriale per il collegamento di un massimo di quattro sensori alle uscite SSI isolate otticamente. Le interfacce sincrone seriali sono comunemente utilizzate per molti tipi di sensori, come gli encoder rotativi. Il collegamento ai sensori avviene tramite due segnali: un clock di trasmissione e un segnale di ricezione dei dati. Tutte le comunicazioni e la decodifica dei segnali vengono eseguite in un FPGA. La decodifica grigia e binaria, il baud rate e la lunghezza delle parole sono programmabili per ogni singolo canale. Il valore corrente può essere letto dal DPR in qualsiasi momento. Inoltre, l'M47 è dotato di rilevamento dell'interruzione di riga. L'M47 è basato sullo standard mezzanino M-Module ANSI. Può essere utilizzato come estensione I/O in qualsiasi tipo di sistema bus, ad esempio CPCI, VME o su qualsiasi tipo di SBC stand-alone. Le schede carrier M-Module appropriate in formato 3U, 6U e altri formati sono disponibili presso duagon o altri produttori. CARATTERISTICHE sSI a 4 canali e 32 bit Interfaccia seriale sincrona Interfaccia RS422A Comunicazione automatica Interfaccia utente a doppio buffer di tipo RAM Decodifica grigio/binario per ogni canale Rilevamento dell'interruzione di linea Ingresso dati a valore assoluto Possibilità di Baud rate esterno Isolamento ottico per ogni canale -versioni da 40 °C a +85 °C
