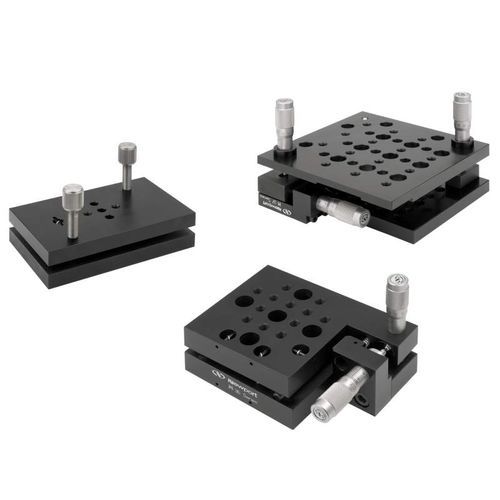

Piastra di posizionamento di inclinazione M series

XYZa motoremultiasse

Queste piattaforme di inclinazione multiasse forniscono regolazioni di inclinazione e rotazione per l'allineamento dei componenti ottici. Hanno un design cinematico, con punti di contatto temprati e lucidati e regolazioni precaricate a molla per eliminare il gioco. -Design stabile e cinematico -Versioni punta/inclinazione, inclinazione/rotazione e punta/inclinazione/rotazione -Micrometri SM-13 o viti di regolazione AJS in dotazione -Ampia gamma di fori di montaggio da 1/4-20 o M6 -Compatibile con gli stadi 423 e 433 Punta, inclinazione e rotazione Queste piattaforme multiasse offrono regolazioni di punta, inclinazione e rotazione per l'allineamento dei componenti ottici. Il modello 36 dispone di una regolazione dell'inclinazione in elevazione e di una regolazione della rotazione che fa ruotare la piattaforma di montaggio attorno al punto di rotazione cinematico, ideale per l'uso come puntatore. Il modello 37 offre una completa libertà di orientamento angolare su tre assi. Se utilizzato con uno stadio XYZ, offre sei gradi di libertà per una capacità di posizionamento totale. Il modello 39 offre due assi di regolazione angolare, consentendo di orientare un componente montato parallelamente a un piano arbitrario. Compatibile con gli stadi lineari Questi stadi di inclinazione sono ideali per il montaggio di stadi di traslazione lineari come il 423 e il 443, per fornire assiemi con capacità di allineamento complete. A sinistra, lo stadio lineare 443 è montato sopra il Modello 39 che fornisce la regolazione della punta e dell'inclinazione. A destra, il Modello 36 è montato su uno stack xy di stadi lineari 423.
