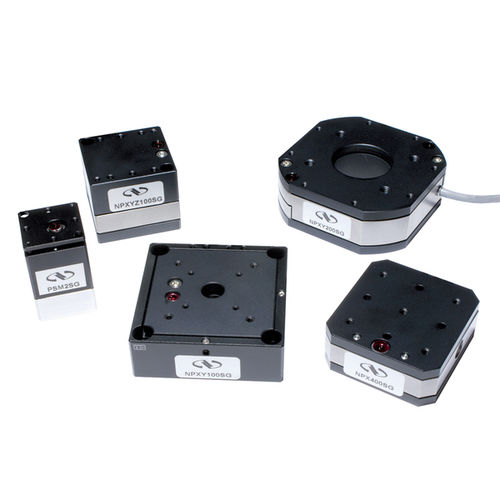

Piastra di nanoposizionamento lineare NPX series

piezoelettrica3 assicompatta

Gli stadi lineari NPX Piezo Stack offrono una lunga corsa e un movimento con risoluzione sub-nanometrica su uno, due o tre assi, il tutto in un pacchetto compatto. Sono caratterizzati da una risposta rapida e da un rapido assestamento, che ne consentono l'impiego in processi dinamici come la compensazione degli errori ad alta frequenza, il tracking, il fast stepping o la scansione continua. -Risoluzione di posizionamento piezoelettrica sub-nanometrica -Movimento in X, XY o XYZ -Campo di spostamento piezoelettrico fino a 400 µm -Estensimetro integrato opzionale per il funzionamento ad anello chiuso -Alta frequenza di risonanza per applicazioni ad alta dinamica -Versioni sotto vuoto Caratteristiche Risoluzione di posizionamento sub-nanometrica Con una risoluzione di posizionamento di appena 0,2 nm, lo stadio lineare NPX Piezo Stack effettua regolazioni ultra-fini con una risoluzione limitata solo dal rumore dell'elettronica di controllo. Ampia escursione piezoelettrica Gli stadi lineari NPX Piezo Stack sono caratterizzati da stack di trasduttori piezoelettrici multistrato a bassa tensione altamente affidabili per operazioni ad alto ciclo di lavoro. Un sofisticato sistema di guida a flessione a parallelogramma allo stato solido, ottimizzato da FEA, assicura un movimento parallelo perfetto e una corsa fino a 400 µm. Grazie al principio di guida senza attrito, gli stadi lineari NPX Piezo Stack non richiedono manutenzione e non sono soggetti a usura. Inoltre, la sensibilità del movimento in uscita non è influenzata dall'attrito meccanico.
