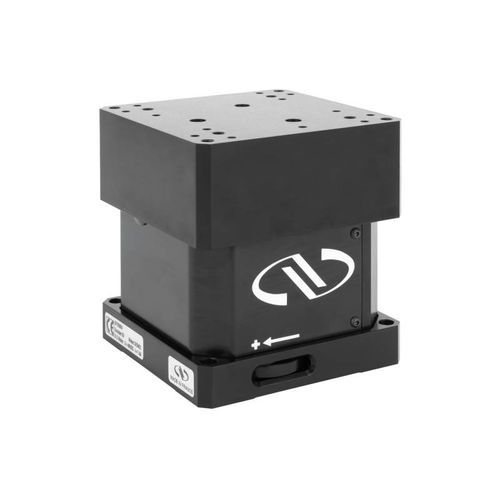

Piastra di posizionamento verticale GTS series
con motore linearemonoassialecompatta

piastra di posizionamento verticale
piastra di posizionamento verticale
piastra di posizionamento verticale
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Orientazione
verticale
Tipo
con motore lineare
Numero di assi
monoassiale
Altre caratteristiche
compatta, di precisione, alluminio, a rulli incrociati
Corsa

30 mm, 70 mm (1,181 in)

Velocità

5 mm/s, 10 mm/s (16,4 ft/s)

Descrizione

Rispetto ad altri stadi verticali della piattaforma, gli stadi della serie GTS-V raggiungono il più lungo raggio d'azione, la più alta velocità e la migliore precisione e ripetibilità. 30 o 70 mm di corsa verticale di precisione in un'unità compatta Accesso libero al carico utile da qualsiasi direzione Movimento senza ondulazioni ed eccezionale precisione di traiettoria con cuscinetti verticali a rulli incrociati anti-scivolo Elevata sensibilità, eccellente ripetibilità ed elevata precisione di movimento da un sistema di misura lineare integrato Cuscinetti a rulli incrociati anti-schiacciamento Il contatto ottimale del cuscinetto che si trova nei cuscinetti a rulli incrociati ultra-silenziosi e anti-scivolamento riduce il rumore di misura ed elimina le variazioni di misura, consentendo così una traiettoria eccezionale e un movimento preciso e senza ondulazioni. Trasmissione ad alta efficienza Un motore a corrente continua piegato con una vite di piombo a basso attrito e messa a terra di precisione fornisce un movimento ultra-liscio anche con carichi elevati. Una cinghia di riduzione tra il motore e la vite del cavo aumenta la coppia di uscita disponibile e riduce la sensibilità del servo, garantendo un MIM di 100 nm. Feedback diretto sulla posizione La retroazione di posizione di precisione è fornita da un encoder a riga lineare, che contribuisce al MIM sub-micron e rende il GTS30V meno suscettibile all'isteresi. Il sistema di encoder a lettura diretta è impenetrabile alla deriva di posizione causata dal riscaldamento indotto dal movimento della vite in piombo per una migliore precisione e ripetibilità. Plug and Play - Compatibile con l'ESP Il GTS30V è uno stadio compatibile con l'ESP. Quando è collegato ad un controllore Newport, viene riconosciuto rapidamente e i suoi parametri di funzionamento vengono configurati senza bisogno di input da parte dell'utente. Questa funzione Plug and Play non solo è trasparente all'uso, ma garantisce anche il funzionamento sicuro dello stadio.

---
