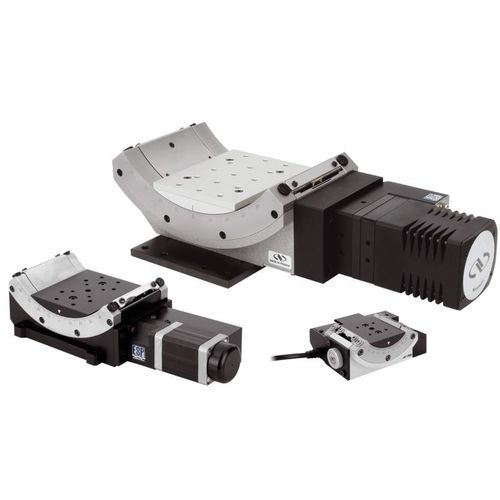

Goniometro a motore BG series

per allineamento angolare di alta precisione

Per le applicazioni con punta e inclinazione, la serie di goniometri BG consente un accesso aperto al carico. Quando due stadi BG sono impilati insieme, il campione ruota attorno a un punto di rotazione comune. Questi goniometri con motore a corrente continua sono adatti per applicazioni che richiedono movimenti fluidi, alta velocità ed elevata ripetibilità. -±Rotazione dell'asse trasversale di ±45° con accesso libero alla piattaforma rotante -Le culle impilate consentono una rotazione ortogonale attorno allo stesso punto di rotazione -Le piste dei cuscinetti a sfera lavorate con precisione assicurano un'elevata stabilità e rigidità con oscillazioni minime -L'ingranaggio a vite senza fine rettificato di precisione fornisce un MIM di 0,002° -Motore a corrente continua ed encoder rotativo per un movimento fluido e un'elevata ripetibilità Gruppi multiasse di precisione I goniometri BG sono progettati in modo che due modelli di dimensioni adiacenti possano essere montati direttamente in modo ortogonale l'uno all'altro (ad esempio, BGS80 con BGM120) per ruotare intorno allo stesso punto nello spazio. Il montaggio diretto consente di risparmiare sui tempi di configurazione, di progettazione e sui costi delle piastre di adattamento. Per ottenere assi di rotazione aggiuntivi, è possibile montare uno stadio di rotazione sotto il gruppo o sulla piattaforma BG superiore. Il video mostra un'armatura multiasse ad accesso libero per l'inclinazione e la rotazione con due goniometri BG e due stadi di rotazione.
