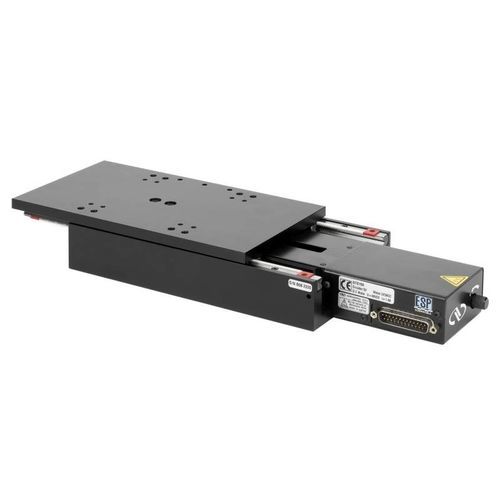

Piastra di posizionamento lineare GTS series

con motore linearemonoassialea rulli incrociati

Gli stadi di traslazione lineare con motore CC a coppia elevata GTS combinano la rettilineità e la planarità degli stadi a rulli incrociati con la maggiore precisione e ripetibilità degli stadi di fascia superiore. Possono fornire soluzioni ad alte prestazioni per applicazioni quali la scansione di superfici, il test e la calibrazione, l'allineamento e il fissaggio di componenti ottici e le linee di ritardo ottiche. Cuscinetti a rulli incrociati anti-creep per un'eccezionale rettilineità e planarità L'encoder integrato assicura un movimento altamente ripetibile e preciso L'azionamento a vite a sfera a basso attrito riduce al minimo gli effetti stick e slip Resistenza e stabilità a lungo termine Plug and Play - compatibile con ESP Caratteristiche Feedback dell'encoder di precisione L'utilizzo di una riga ottica con un'eccezionale risoluzione di 50 nm, montata al centro dello stadio, consente di attenuare gli errori indotti dalla trasmissione. Il design fisso della testina di lettura riduce il problema dei cavi interni in movimento. Resistenza e stabilità a lungo termine Gli stadi GTS sono realizzati in alluminio 7075 sottoposto a stress-relieved per garantire resistenza e stabilità a lungo termine. Tutte le superfici critiche degli stadi sono sottoposte a processi di lavorazione multipli e a rettifica di precisione sotto un rigoroso controllo della temperatura e della qualità. Il design avanzato del corpo asimmetrico con precarico flessibile definito fornisce risultati costanti a temperature diverse ed è molto insensibile alle superfici di montaggio non ideali. Il carrello a forma di T, estremamente sottile e conforme, è stato ottimizzato per diverse condizioni di carico, comprese le configurazioni XY, e per fornire un'elevata capacità di carico verticale. Cuscinetti a rulli incrociati anti-crisi Per garantire il controllo più accurato della traiettoria, gli stadi GTS sono dotati di coppie di cuscinetti a rulli incrociati anti-creep, i migliori della categoria.
