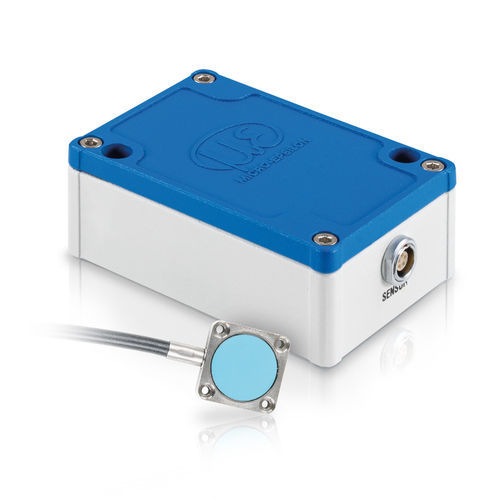

Sensore di spostamento lineare capaNCDT 61x4

senza contattocapacitivoanalogico

Presentazione
Il capaNCDT 61x4 è un sistema capacitivo attivo per la misura dello spostamento, della distanza e della posizione. È composto da un sensore con preamplificatore integrato, un cavo sensore robusto e un controller compatto. Il sistema è tarato in fabbrica sulla lunghezza di cavo richiesta ed è pronto all’uso senza calibrazione in loco. Sono disponibili lunghezze del cavo fino a 15 m, adatte per lunghe trasmissioni del segnale in ambienti automatizzati.

Varianti / Controller

• capaNCDT 6114: sistema capacitivo attivo con uscita analogica 0...10 V (protetta da cortocircuito). Opzioni: ±5 V, 10...0 V. Progettato per trasmissioni su lunghe distanze con cavo fino a 15 m.
• capaNCDT 6124: sistema capacitivo attivo con interfaccia RS485 oltre all’uscita analogica; indicato per applicazioni che richiedono comunicazione digitale robusta su lunghe lunghezze di cavo.

Sensore
Il sensore piatto attivo è dotato di una scocca in acciaio inossidabile e di un elemento sensore in ceramica. Il cavo integrato riduce lo spazio di montaggio e aumenta la stabilità meccanica. Un cablaggio flessibile ma robusto facilita l’integrazione in applicazioni in movimento come robot e catene portacavi.

Applicazioni

• Misure montate su robot (operazioni in movimento, cavi in movimento)
• Misure con guida su catene portacavi
• Automazione industriale
• Ingegneria meccanica
• Produzione di semiconduttori

Caratteristiche / specifiche tecniche

• Campo di misura: 2 mm
• Linearità: max. 2 µm
• Risoluzione: max. 0,3 µm
• Uscite: analogica (0...10 V; opzioni ±5 V, 10...0 V) o RS485 (a seconda della variante)
• Lunghezza massima del cavo sensore: fino a 15 m (tarata in fabbrica)
• Cavo sensore robusto, adatto per catene portacavi e robot
• Preamplificatore integrato per migliorare la qualità del segnale
• Pronto all’uso senza calibrazione in loco
