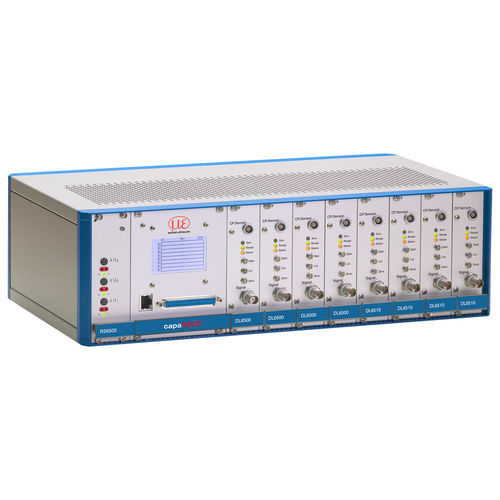

Sensore di spostamento lineare capaNCDT 6500

senza contattocapacitivoEtherCAT

I sensori di spostamento capacitivi sono progettati per le misurazioni con altissime risoluzioni. Il sistema multicanale capacitivo capaNCDT 6500 è indicato per misurazioni stabili con risoluzione sub-nanometrica. Il controller offre un tempo di risposta massimo di 7,8kHz (digitale, con un massimo di quattro canali) o una risposta in frequenza fino di 8,5 kHz. Oltre all’uscita analogica è disponibile un’interfaccia EtherCAT(R). L'EtherCAT consente una trasmissione dei dati in tempo reale senza errori, una rapida integrazione nell'ambiente di misura esistente e la sincronizzazione di due sistemi. La configurazione del capaNCDT 6500 si realizza facilmente tramite web browser. Caratteristiche • Campi di misura (mm): • 0,05 | 0,2 | 0,5 | 0,8 | 1 | 2 | 3 | 5 | 10 • Risoluzione max. 0,0375 nm • Linearità max. 0,01 µm • Risposta in frequenza fino 8,5kHz (-3dB) • Data rate (uscita digitale) 7,8kHz • Uscita analogica (tensione / corrente) • Ethernet, EtherCAT • Modulare - Fino a otto canali di misurazione • Preamplificatore esterno o interno • Facile configurazione tramite interfaccia web Altissima risoluzione Il sistema capaNCDT 6500 è progettato per le misurazioni che richiedono una risoluzione sub-nanometrica. Il capaNCDT 6500 mostra i suoi punti di forza in particolare per le operazioni di posizionamento nell’industria dei semiconduttori o per le applicazioni di laboratorio. Il sistema è progettato per le applicazioni multicanale e ha una struttura modulare. All'elettronica di trattamento del segnale vengono collegati fino a 8 sensori tramite un modulo preamplificatore. Facile da usare tramite interfaccia web
