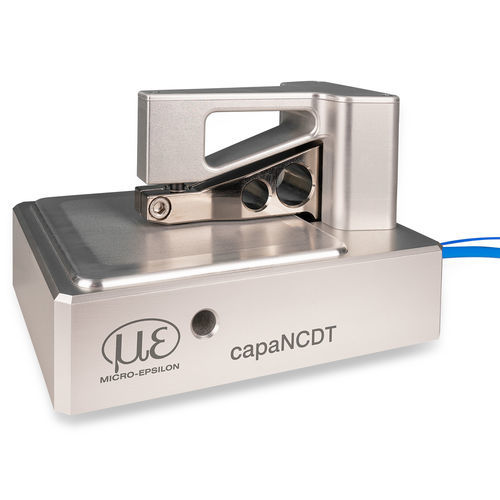

Misuratore di spessore di film capaNCDT TFG6220

per materiali finibenchtopcapacitivo

Panoramica
Il sistema capacitivo TFG6220 misura con precisione lo spessore di pellicole elettricamente conduttive (ad es. pellicole per batterie). Un dispositivo a vuoto trattiene e livella il campione per fornire una superficie di riferimento priva di pieghe. L’unità è preassemblata per un rapido impiego ed è progettata per controlli di qualità offline a campione casuale.

Funzionalità principali

• Livellamento a vuoto della pellicola per rimuovere pieghe e garantire un posizionamento ripetibile
• Staffa di misura con due sensori capacitivi e inserto di misura integrato per un semplice riferimento
• Acquisizione e visualizzazione dati tramite sensorTOOL (interfaccia web)

Applicazioni
Verifica offline rapida dello spessore di pellicole conduttive per controllo qualità e monitoraggio del processo, es. pellicole per batterie.

Caratteristiche / specificazioni tecniche

• Risoluzione: 10 nm
• Ripetibilità: 1 µm
• Spessore pellicola misurabile: < 1 mm
• Principio di misura: compensazione tra due sensori capacitivi
• Preparazione del campione: dispositivo a vuoto esterno per livellamento e bloccaggio
• Configurazione: preassemblato, pronto all'uso
• Software: sensorTOOL per visualizzazione e impostazioni
