Misuratore di spessore per metallo capaNCDT DTV

per materiali finiportatilesenza contatto

Panoramica
La serie capaNCDT DTV effettua misurazioni non a contatto della Disc Thickness Variation (DTV) mediante sensori di spostamento capacitivi. Supporta la rilevazione sincronizzata su più tracce per dischi in rotazione e può essere impiegata su banco prova, veicolo in prova o tramite una valigetta DTV portatile per controlli qualità e verifiche in garanzia.

Applicazioni principali

• Controllo qualità su banco prova
• Test su veicolo e R&D
• Ispezioni in officina e controlli di garanzia
• Test di sviluppo e durata dei sistemi frenanti

Concetto sensore (CSH1,4FL)

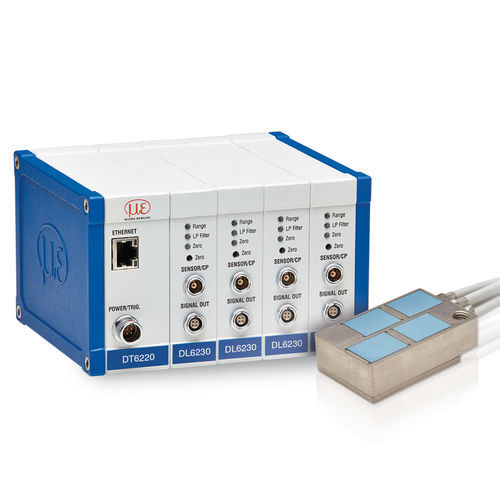

Il sensore multicanale CSH1,4FL integra quattro canali capacitivi in un involucro compatto per la misura simultanea di quattro tracce. I sensori possono essere montati in configurazioni speculari su lati opposti del disco per ottenere misure di spessore precise. Un substrato ceramico protegge gli elementi sensibili da carichi meccanici e termici, garantendo stabilità termica.

Controller e interfacce
I canali sensore vengono elaborati in modo sincrono con controller come il DT6220 (o un controller a 2 canali per la valigetta). Le uscite dati comprendono canali analogici e interfacce digitali (Ethernet, EtherCAT). La configurazione e l'uso avvengono tramite un'interfaccia web integrata.

Valigetta DTV portatile
La valigetta contiene un controller a 2 canali con licenza software, due sensori capacitivi con cavi e un kit di fissaggio, fornendo un canale di misura completo per una rapida valutazione DTV su PC o notebook in campo.

Software e utilizzo

• Pacchetto software DTV completo con valutazione in tempo reale
• Algoritmi per mascheramento dei fori del disco e modalità di valutazione senza encoder
• Interfaccia web per configurazione e monitoraggio semplificati

Specifiche tecniche

• Principio di misura: misura capacitiva dello spessore da entrambe le facce (principio di differenza)
• Capacità multitraccia: coppie multiple di sensori o sensori multicanale integrati (CSH1,4FL)
• Larghezza di banda dinamica: fino a 20 kHz (valore di sistema); configurazione esempio CSH1 + DT6220 fino a 5 kHz (-3 dB)
• Interfacce: uscite analogiche, Ethernet, EtherCAT
• Casi d'uso: banco prova, test su veicolo, officina, misure mobili
• Kit portatile: controller 2 canali, licenza software, sensori, cavi, kit di fissaggio
