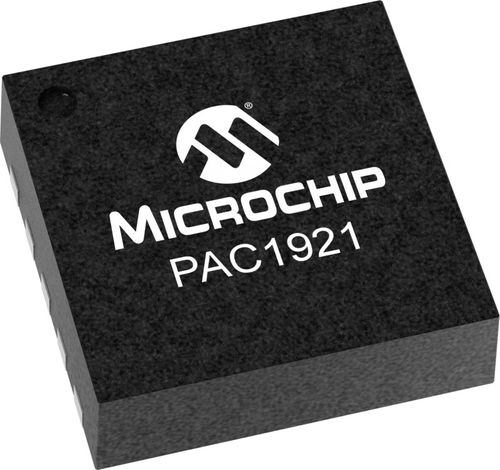

Microchip analogico PAC1921

potenzaper misurazione di potenza

Il PAC1921 è un dispositivo dedicato al monitoraggio dell'alimentazione con un'uscita analogica configurabile che può presentare potenza, corrente o tensione. Tutte le informazioni sono fornite anche su un'interfaccia compatibile con 2 fili/I2C©. Il PAC1921 è progettato per sistemi di misura e diagnostica dell'alimentazione che non possono tenere conto della latenza durante la gestione dell'alimentazione ad alta velocità. Il dispositivo ha un'accuratezza dello 0,4% per le letture di corrente e dell'1% per quelle di potenza. Le misure vengono accumulate in registri di grandi dimensioni, consentendo periodi di integrazione da 500 μs a 2,9 secondi. La misura viene mediata e presentata sull'uscita analogica con un intervallo di fondo scala di 3V, 2V, 1,5V o 1,0V. Il PAC1921 dispone di un pin READ/INT per il controllo da parte dell'host del periodo di integrazione della misura. Questo pin può essere utilizzato per sincronizzare le letture di più bus tra più dispositivi. Il campionamento dei dati e gli attributi di uscita, come la risoluzione dell'ADC interno (11 o 14 bit) e la frequenza di campionamento, sono configurabili. Il dispositivo è in grado di monitorare le rotaie di alimentazione da 0 a 32 V con una capacità di fondo scala di 100 mV attraverso il resistore di rilevamento. Questo dispositivo non richiede filtri di ingresso. Caratteristiche del prodotto Tipo di uscita di misura configurabile: Potenza, corrente o tensione del bus Tutti i valori di uscita sono disponibili anche su SMBus> Fornisce una misura integrata della potenza media Misure di potenza fornite al microcontrollore con ingressi ADC Tensione di uscita proporzionale alla misura selezionata gamma di tensione di rilevamento della corrente a fondo scala di 100 mV ADC delta-sigma del secondo ordine con risoluzione a 11 o 14 bit Intervalli di guadagno binario della corrente selezionabili: da 1x a 128x precisione di misura dell'1% della potenza Offset con azzeramento automatico
