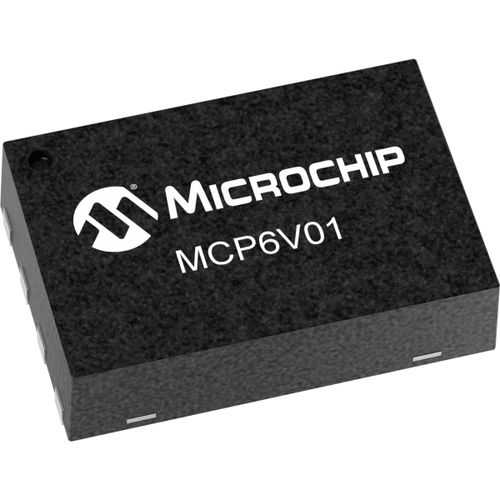

Amplificatore di potenza MCP6V01

di tensioneoperazionaledi commutazione

La famiglia di amplificatori operazionali MCP6V01/2/3 è dotata di correzione della tensione di offset in ingresso per ottenere un offset e una deriva di offset molto bassi. Questi dispositivi hanno un'ampia larghezza di banda e respingono fortemente il rumore di commutazione. Sono stabili a guadagno unitario, non presentano rumore 1/f e hanno un buon PSRR e CMRR. Questi prodotti funzionano con una tensione di alimentazione singola fino a 1,8 V e sono progettati con un processo CMOS avanzato. Per questo dispositivo è disponibile la qualifica AEC-Q100 Grado 1 Caratteristiche del prodotto Deriva VOS: ±50 nV/°C (massimo) VOS: ±2 µV (massimo) AOL: 130 dB (minimo) PSRR: 130 dB (minimo) CMRR: 130 dB (minimo) Eni: 2,5 µVP-P (tipico), f = 0,1 Hz a 10 Hz Eni: 0,79 µVp-p (tipico), f = da 0,01 Hz a 1 Hz Ingresso/uscita Rail-to-Rail Guadagno unitario stabile Disponibile in versione singola e doppia Intervallo di temperatura esteso: da -40°C a +125°C Grado 1 AEC-Q100 Parametrizzazione CMRR Min (dB) - 130 Protezione EMI avanzata - No Densità del rumore di tensione in ingresso (nV/rt(Hz)) - 120 PM (deg) - 65 PSRR Min (dB) - 130 # Per pacchetto - 1 Frequenza di rotazione (V/µs) - 0,5 Vos Max µV (microvolt) - 2
