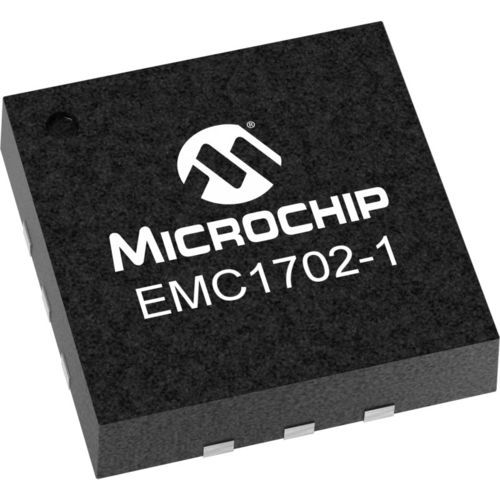

Microchip potenza EMC1702-1

programmabiledi rilevazione

L'EMC1702 è un dispositivo combinato di rilevamento della corrente high-side con misurazione di precisione della temperatura. Misura la tensione sviluppata attraverso un resistore di rilevamento esterno per rappresentare la corrente high-side di una batteria o di un regolatore di tensione. Misura anche la tensione del bus e utilizza questi valori misurati per presentare un calcolo di potenza proporzionale. L'EMC1702 contiene un circuito aggiuntivo di rilevamento dei picchi bidirezionale per segnalare i picchi di corrente istantanei con durata e soglia di grandezza programmabili. Infine, l'EMC1702 include un canale diodo esterno per la misurazione della temperatura e un diodo interno per la misurazione della temperatura ambiente. La misurazione della temperatura include funzioni avanzate come la correzione dell'errore di resistenza (REC), la compensazione beta (per supportare i diodi della CPU che richiedono il modello BJT/transistor, compresi i processori da 45 nm e 65 nm) e il rilevamento automatico del tipo di diodo. Sia il rilevamento della corrente che il monitoraggio della temperatura includono due livelli di protezione: uno che può essere mascherato e causa l'asserzione del pin ALERT#, e l'altro che non può essere mascherato e causa l'asserzione del pin THERM#. Caratteristiche del prodotto Misura della corrente bidirezionale Misura la tensione del bus precisione di misura dell'1% della corrente Integrato su 82ms a 2,6sec con risoluzione a 11 bit intervallo di tensione del bus da 3 V a 24 V Calcola la potenza proporzionale Controlli software per programmare la durata del tempo e la soglia di magnitudo Alimentazione tramite bus o separatamente per il funzionamento a bassa tensione Ampio intervallo di temperatura di funzionamento: da -40°C a +85°C precisione di 1°C (20°C < TDIODE < 110°C) con risoluzione di 0,125°C Impostazione del fattore di idealità
