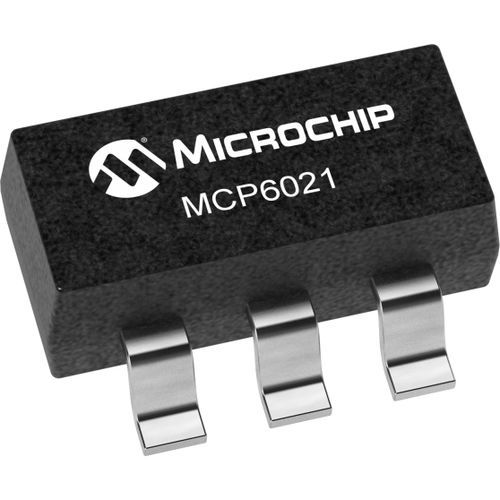

Amplificatore di corrente MCP6021

di tensioneoperazionalelineare

L'amplificatore operazionale (op amp) MCP6021 ha una larghezza di banda di guadagno di 10 MHz con una bassa corrente operativa tipica di 1,0 mA e una tensione di offset inferiore a 0,5 mV. L'MCP6021 offre una bassa corrente di polarizzazione, un funzionamento ad alta velocità, un elevato guadagno ad anello aperto e uno swing di uscita rail-to-rail. L'MCP6021 funziona con una singola tensione di alimentazione che può essere inferiore a 2,5 V, con un assorbimento inferiore a 1,35 mA di corrente di riposo. L'MCP6021 è disponibile in pacchetti standard PDIP, SOIC e TSSOP a 8 conduttori. Per questo dispositivo è disponibile la qualifica AEC-Q100 Grado 1 Caratteristiche del prodotto Regolato per una bassa tensione di offset prodotto con larghezza di banda di guadagno di 10 MHz Ingresso/uscita Rail-to-Rail Guadagno unitario stabile Specificato per l'intervallo di temperatura esteso Piccolo contenitore SOT-23 a 5 pin Grado 1 AEC-Q100 Parametrizzazione CMRR Min (dB) - 74 Protezione EMI avanzata - No Densità del rumore di tensione in ingresso (nV/rt(Hz)) - 8,7 PM (deg) - 65 PSRR Min (dB) - 74 # Per pacchetto - 1 Frequenza di rotazione (V/µs) - 7 Vos Max µV (microvolt) - 250
