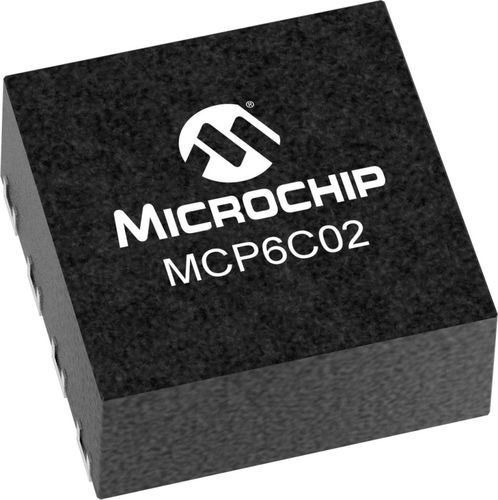

Amplificatore di potenza MCP6C02

di correntedi tensionedi modo comune

L'amplificatore di rilevamento della corrente high-side MCP6C02 fornisce una correzione della tensione di offset in ingresso per ottenere un offset e una deriva di offset molto bassi. Questo dispositivo viene offerto con guadagni preimpostati di 20, 50 e 100 V/V. L'intervallo del modo comune di ingresso è compreso tra 3 V e 65 V, mentre la tensione di alimentazione è compresa tra 2 V e 5,5 V. Caratteristiche del prodotto Architettura a deriva zero Funzionamento bidirezionale o unidirezionale Offset massimo inferiore a 16 µV Deriva massima di offset inferiore a 85 nV/°C Intervallo di modo comune d'ingresso specificato: 3V a 65V Reiezione EMI migliorata Specificato da -40 a +125°C (contenitore SOT-23) Specificato da -40 a +150°C (pacchetto VDFN) Imballaggio piccolo a 6 pin SOT-23 e 8 pin 3x3 VDFN Qualificato AEC-Q100 Grado 1: pacchetto SOT-23 a 6 pin Grado 0: pacchetto VDFN a 8 pin Parametrizzazione CMRR Min (dB) - 132 Protezione EMI avanzata - Sì Guadagno (dB) - 20, 50, 100 Errore di guadagno max (%) - 1,6 Tensione di modo comune in ingresso Max (V) Max V (volt) - 65 Tensione di modo comune in ingresso Min dB (decibel) - 3 PSRR Min (dB) - 109 Deriva Vos Max µV (microvolt) - 85 Vos Max µV (microvolt) - 16
