Sistema di inclinazione elettrico

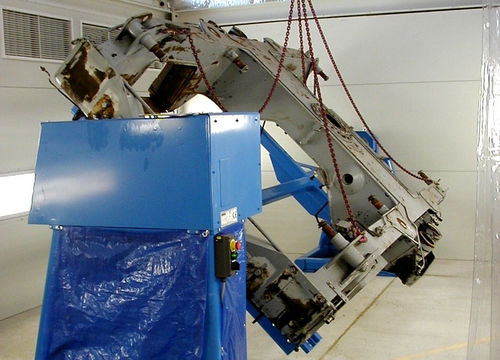

Diversi tipi di carrelli sono fissati su questi dispositivi di inclinazione personalizzati e durante il processo di verniciatura vengono inclinati di ± 45°. Il dispositivo è azionato idraulicamente. Le posizioni di arresto sono protette da un interblocco meccanico anche in caso di danni alle tubature. Questo dispositivo di rotazione specifico per l'applicazione viene utilizzato anche per operazioni di manutenzione, pulizia, riparazione e assistenza. Struttura del dispositivo di ribaltamento (o dispositivo di rotazione) Il dispositivo di ribaltamento è costituito lateralmente da due blocchi di cuscinetti, tra i quali si trova un telaio di montaggio. Sul telaio di montaggio sono presenti 4 dispositivi di bloccaggio su cui è montato il carrello. Il dispositivo è fissato al pavimento. Un blocco cuscinetto contiene un azionamento di dimensioni generose per far fronte ai centri di gravità dei carrelli che potrebbero non essere situati nell'asse di rotazione. Il lato di azionamento è protetto da una calotta di protezione montata. Il blocco cuscinetto opposto può essere spostato e bloccato su binari per compensare le diverse lunghezze dei carrelli. L'armadio elettrico di controllo e l'unità idraulica con la tecnologia delle valvole annessa sono collocati su un rack all'esterno della cabina di spruzzatura. Procedura/Funzione Per inserire il carrello nel dispositivo di ribaltamento sono necessari un paranco adatto e 4 sospensioni a fune. Dopo che il telaio del carrello è stato posizionato esattamente sui 4 dispositivi di bloccaggio, il telaio viene fissato per mezzo di zanche. Il processo di ribaltamento viene avviato estendendo o ritirando un cilindro idraulico. Quando la posizione di ribaltamento viene modificata nella direzione desiderata, il blocco viene rilasciato e il processo di ribaltamento ha inizio. Quando il carrello si trova nella posizione desiderata, avviene il bloccaggio.
