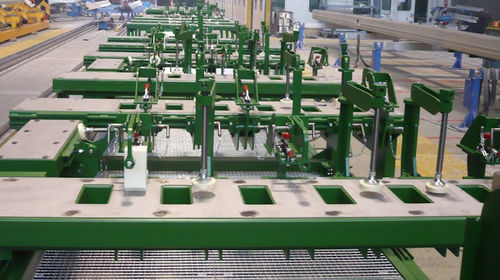

In questo dispositivo di saldatura specifico per il cliente, due pareti laterali di circa 20 m ciascuna possono essere posizionate una dietro l'altra. Le pareti laterali saldate con profili di alluminio vengono completate con parti di porte prefabbricate o gruppi di montaggio.
Tutti i telai di supporto possono essere spostati e bloccati in direzione y per tutta la lunghezza del dispositivo. In questo modo è possibile una nuova configurazione del dispositivo, in modo da poter lavorare anche altri tipi di pareti laterali in tempi brevi.
Il posizionamento avviene nell'area del contorno rettilineo. I supporti garantiscono la planarità richiesta senza complesse procedure di regolazione. Dopo aver posizionato le pareti laterali, gli elementi di bloccaggio vengono posizionati e fissati fuori dalla posizione di sospensione sopra la parete laterale.
Gruppi di montaggio del dispositivo speciale
- telaio di base con guida laterale e piattaforma di lavoro in griglie
- 8 stativi singoli con 2 mandrini orizzontali ciascuno per il pretensionamento
- 4 stativi doppi con piattaforma intermedia
Dati tecnici
Tutti i dati possono essere adattati alle esigenze del cliente o dell'applicazione specifica
Dimensioni:
- Lunghezza: 40.000 mm
- Larghezza: 2.330 mm
- Altezza: 1.030 mm
Vantaggi
- applicabile a diversi tipi di pareti laterali
- tempi di cambio e allestimento ridotti
- elevata precisione di ripetizione
- elevata affidabilità del processo
---
