Tornio CNC MN32i
orizzontale2 assia base piana

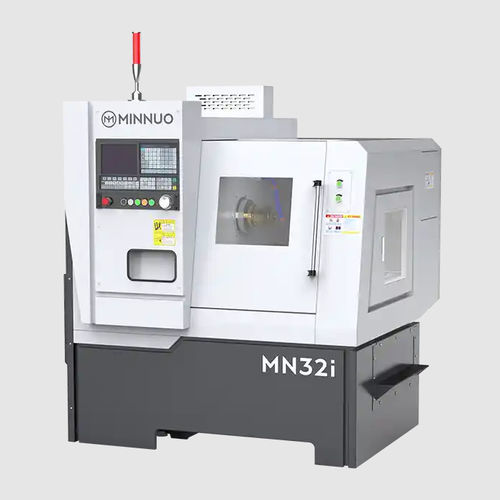

Tornio CNC - MN32i - Minnuo - orizzontale / 2 assi / a base piana
Tornio CNC - MN32i - Minnuo - orizzontale / 2 assi / a base piana
Tornio CNC - MN32i - Minnuo - orizzontale / 2 assi / a base piana - immagine - 2
Tornio CNC - MN32i - Minnuo - orizzontale / 2 assi / a base piana - immagine - 3
Tornio CNC - MN32i - Minnuo - orizzontale / 2 assi / a base piana - immagine - 4
Tornio CNC - MN32i - Minnuo - orizzontale / 2 assi / a base piana - immagine - 5
Tornio CNC - MN32i - Minnuo - orizzontale / 2 assi / a base piana - immagine - 6
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo di comando
CNC
Orientazione del mandrino
orizzontale
Numero di assi
2 assi
Struttura
a base piana
Testa del mandrino
A2-5
Numero di utensili
8 utensili
Sistema di trasmissione
servomotorizzato
Applicazioni
per produzione di pezzi piccoli, per lavorazione di alberi e alberame, per lavorazione di barre, per produzioni di massa, per flange e valvole
Prestazioni
di alta precisione, ad alta rigidità, potente, ad alta velocità, ad alta produttività
Funzione combinata
filettatura
Opzioni e accessori
con carico/scarico automatizzato, con caricatore di barra integrato, con robot a portale
Diametro

48 mm
(1,89 in)

Velocità di rotazione

Max.: 4.000 rpm
(25.132,741 rad.min-1)

Min.: 50 rpm
(314,159 rad.min-1)

Diametro del pezzo

70 mm
(3 in)

Diametro di taglio massimo

320 mm
(13 in)

Lunghezza di taglio massima

280 mm
(11 in)

Passaggio barra

39 mm
(2 in)

Corsa X

280 mm
(11 in)

Corsa Z

330 mm
(13 in)

Avanzamento rapido asse X

0 m/s
(0 ft/s)

Avanzamento rapido asse X

0 m/s
(0 ft/s)

Potenza nominale

3,7 kW
(5 hp)

Lunghezza totale

1.620 mm
(64 in)

Larghezza totale

1.420 mm
(56 in)

Altezza totale

1.700 mm
(67 in)

Peso

1.400 kg
(3.086 lb)

Descrizione

Panoramica Il MN32i è un tornio CNC a bancale piano, compatto e ad alta rigidità, progettato per la lavorazione di pezzi in barra e disco. Offre tornitura precisa con capacità massima barra di Ø39 mm e diametro di tornitura fino a Ø320 mm. Con corse X di 280 mm e Z di 330 mm, il MN32i garantisce prestazioni stabili, lunga durata utensile e alta produttività in un ingombro contenuto.

Dettagli del modello
  • Capacità massima barra: 39 mm
  • Diametro massimo di lavorazione (piastra): 320 mm
  • Corsa asse X: 280 mm
  • Corsa asse Z: 330 mm

Caratteristiche principali
  • Capacità barra Ø39 mm: Adatto per alimentare alberi piccoli, perni e parti di connettori tramite alimentatori di barre.
  • Diametro massimo di tornitura Ø320 mm: Consente la lavorazione di componenti disco più larghi e flange su configurazione a bancale piano.
  • Intervallo di corsa: X = 280 mm / Z = 330 mm: Supporta operazioni compatte ed efficienti per pezzi di piccole e medie dimensioni.
  • Progettazione a bancale piano con serraggio potente: Migliora la rigidità operativa per applicazioni con alimentazione a barra o tornitura con forze elevate.
  • Torretta servo ad alta velocità: Favorisce rapidi cambi utensile per operazioni multi-step e tempi di ciclo ridotti.

Configurazioni raccomandate
  • Mandrino: Opzioni di mandrini ad alta precisione (SKF, NSK), mandrino center-out water, mandrino idraulico
  • Sistema di azionamento: Motore servo, azionamento con motore lineare per maggiore precisione e velocità
  • Automazione: Cambio utensili automatico (ATC), carico/scarico automatico, integrazione braccio robotizzato
  • Torretta: Torretta elettrica, torretta servo, torretta con asse Y azionata, portautensili elettrico verticale
  • Sistema di raffreddamento: Sistema di raffreddamento ad alta pressione, raffreddamento integrato
  • Sistema CNC: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi, ecc.
  • Misura e monitoraggio: Rilevamento rottura utensile, palpatori Renishaw OMP60, comparatore utensile Renishaw TS27R
  • Altre opzioni: Pinze/mandrini idraulici/pneumatici, protezioni, nastro convogliatore per trucioli a catena, collettore nebbia d'olio

Caso applicativo
  • Cliente: Produttore di elementi di fissaggio (Europa orientale)
  • Pezzatura: Testa di bullone in acciaio legato, Ø36 mm × 45 mm
  • Configurazione: MN32i + alimentatore di barre + torretta servo 8 utensili
  • Risultati: Turno di produzione non presidiato di 12 ore, tolleranze mantenute entro ±0,005 mm, filettatura pulita con minimi sbavature, tempo ciclo per pezzo: 28 secondi

Caratteristiche / specifiche tecniche
  • Passaggio massimo sopra il bancale: 320 mm
  • Passaggio massimo sopra il carro: 70 mm
  • Lunghezza massima lavorabile: 280 mm
  • Capacità massima barra: 39 mm
  • Diametro massimo di lavorazione (piastra): 320 mm
  • Tipo naso mandrino: A2-5 (GB59001)
  • Foro mandrino: 48 mm
  • Velocità mandrino: 50 - 4000 g/min (controllo velocità continuo)
  • Potenza motore mandrino: 3,7 kW
  • Tipo mandrino: Pinze/mandrini idraulici
  • Dimensione mandrino: 6 pollici
  • Rapido asse X: 24 m/min
  • Rapido asse Z: 24 m/min
  • Coppia motore servo asse X: 4 N·m
  • Coppia motore servo asse Z: 4 N·m
  • Corsa asse X: 280 mm
  • Corsa asse Z: 330 mm
  • Tipo guida: binari
  • Tipo porta-utensile: spatola
  • Dimensione gambo utensile: 20×20 / 025 mm
  • Potenza nominale totale: 6 kW
  • Corrente nominale totale: 13 A
  • Peso netto: 1400 kg
  • Dimensioni macchina (L×W×H): 1620 × 1420 × 1700 mm
