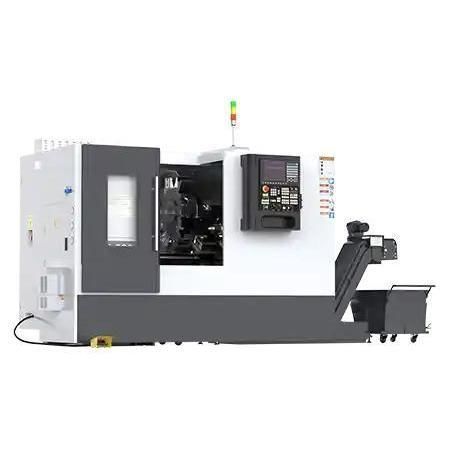

Tornio CNC MN500L

orizzontale2 assicon bancale inclinato

Panoramica
Il MN500L è un tornio CNC a bancale inclinato compatto, progettato per la lavorazione di precisione di pezzi in barra e disco. Supporta una capacità barra massima di Ø50 mm, un diametro massimo di tornitura di Ø320 mm e corse X: 200 mm / Z: 580 mm, garantendo produzione precisa e ripetibile con ingombro ridotto.

Dettagli del modello

• Corsa asse X: 200 mm
• Corsa asse Z: 580 mm
• Capacità barra max.: 50 mm
• Diametro di lavorazione max. (piastra): 320 mm

Caratteristiche principali

• Lavorazione barra fino a Ø50 mm: Adatto alla produzione automatica di alberi, boccole, bulloni, elementi di fissaggio e raccordi idraulici.
• Diametro di tornitura max Ø320 mm: Consente lavorazioni di faccia e pezzi tipo disco senza cambiare macchina.
• Corse compatte X = 200 mm / Z = 580 mm: Movimento preciso e risposta rapida per pezzi di piccole e medie dimensioni.
• Struttura ad alta rigidità: Bancale monoblocco con nervature per smorzamento delle vibrazioni e stabilità termica.
• Pronto per l'automazione: Compatibile con alimentatori di barre, raccoglitori pezzi e sistemi di carico robotizzati.

Configurazioni raccomandate

• Configurazione mandrino: Mandrino elettrico ad alta velocità, opzione doppio mandrino, utensili motorizzati asse Y (opzionale)
• Sistema utensili: Torretta servo, compensazione utensile
• Sistema di bloccaggio: Morsetti idraulici, pneumatici, meccanici o magnetici
• Azionamento e trasmissione: Azionamenti lineari, viti a ricircolo di sfere, servomotori
• Raffreddamento e lubrificazione: Opzioni interne/esterne e raffreddamento ad alta pressione
• Compatibilità controllo: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi, ecc.
• Altre opzioni: Braccio robot, sonda Renishaw, convogliatore trucioli a catena, separatore nebbia d'olio

Caso applicativo

• Cliente: Stabilimento europeo di connettori automotive
• Pezzo: Guscio connettore in acciaio Ø48 mm × 60 mm
• Setup: MN500L con alimentatore di barre, torretta 12 stazioni e controllo FANUC (esempio)
• Risultati: Produzione alimentata a barra completamente automatizzata; concentricità entro ±0,005 mm; rugosità superficiale Ra ≤ 1,0 µm sulla faccia tornita

Specifiche prodotto (vista tabella)

• Modello: 235LANCEN
• Max. diametro sopra il bancale: 460 mm
• Max. diametro sopra il lato: 260 mm
• Lunghezza massima pezzo: 550 mm
• Capacità barra max.: 50 mm
• Diametro max. di lavorazione (piastra): 320 mm
• Naso mandrino: A2-6 (GB59001)
• Foro mandrino: 65 mm
• Velocità mandrino: 4.000 g/min
• Modalità cambio velocità: controllo stepless
• Potenza motore mandrino: 15 kW
• Tipo mandrino: Morsetto idraulico (8")
• Avanzamento rapido asse X: 30 m/min
• Avanzamento rapido asse Z: 36 m/min
• Coppia motori X/Z: 12 N·m
• Tipo guide: Binari
• Tipo torretta: Orizzontale 12 stazioni
• Dimensione porta-utensile: 25 × 25 mm
• Cima mobile: Contropunta idraulica Ø65 mm, corsa 80 mm, cono MT4
• Potenza totale nominale: 20 kW
• Peso netto aprox.: 2600 kg
• Dimensioni macchina (L×P×H): 3700 × 1750 × 1750 mm

Specifiche tecniche

• Modello: MN500L
• Tipo macchina: Tornio CNC a bancale inclinato
• Capacità barra: Ø50 mm
• Diametro max. di tornitura (piastra): Ø320 mm
• Corsa asse X: 200 mm
• Corsa asse Z: 580 mm
• Velocità max mandrino: 4.000 rpm
• Potenza motore mandrino: 15 kW
• Potenza totale nominale: 20 kW
• Mandrino: Morsetto idraulico 8"
• Torretta: 12 stazioni orizzontale
• Porta-utensile: 25 × 25 mm
• Contropunta: Idraulica, foro quill 65 mm, corsa 80 mm, cono MT4
• Avanzamenti rapidi: X 30 m/min, Z 36 m/min
• Foro mandrino: 65 mm
• Guide: Binari
• Peso netto app.: 2600 kg
• Ingombro (L×P×H): 3700 × 1750 × 1750 mm
