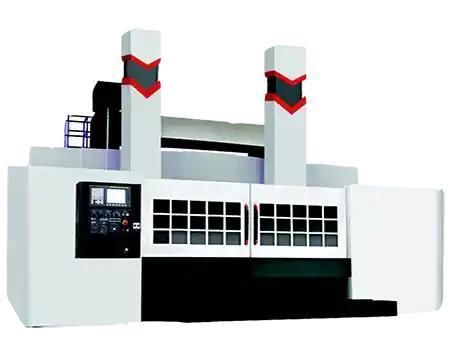

Centro di tornitura-fresatura CNC VSL

verticalea doppia colonnacon robot a portale

Panoramica
Il centro di tornio-fresatura verticale a doppia colonna VSL CNC integra tornitura, fresatura, alesatura, foratura, maschiatura, alesatura di finitura e rettifica in un'unica impostazione per pezzi di grandi dimensioni e complessi. Progettato per settori come aerospaziale, automobilistico, cantieristica, energia e stampistica, la macchina si basa su una struttura a doppia colonna per rigidezza e portata, supportando cicli di produzione prolungati con mandrini elettrici di precisione e controllo CNC avanzato.

Caratteristiche principali

• Lavorazioni multi-processo: Tornitura, fresatura, alesatura, foratura, maschiatura, alesatura di finitura e rettifica in un'unica impostazione per ridurre movimentazioni e tempi di set-up.
• Cuscinetti mandrino/tavola ad alta precisione: Cuscinetti cilindrici a doppia fila per supporto radiale e grandi cuscinetti di spinta per guida assiale, garantendo rotazione stabile e precisa.
• Funzione di indicizzazione C-axis: Elimina il gioco di trasmissione e offre una precisione di posizionamento dell'asse C di ±0,001° per operazioni ad alta precisione.
• Testa di fresatura con mandrino elettrico: Mandrini ad alto coppia e basso rumore con raffreddamento a acqua per mantenere la stabilità termica durante cicli prolungati.
• Controllo CNC avanzato: Siemens 840DSl (esempio) per interpolazioni precise e integrazione con magazine utensili automatico.

Configurazioni raccomandate

• Opzioni mandrino: Mandrino elettrico ad alta velocità, sistema a doppio mandrino opzionale, torretta utensili motorizzata asse Y.
• Utensileria: Torretta servo con compensazione utensile e opzioni di magazine utensili automatico.
• Sistemi di bloccaggio: Bloccaggi idraulici, pneumatici, meccanici o magnetici.
• Avanzamento e azionamento: Azionamenti lineari, viti a ricircolo di sfere e servomotori.
• Raffreddamento e lubrificazione: Sistemi di raffreddamento interno, esterno e ad alta pressione disponibili.
• Sistemi di controllo: Supporto per FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi e altre piattaforme CNC ad alte prestazioni.
• Altre opzioni: Integrazione robot, sonde Renishaw (OMP60 per pezzo, TS27R per impostazione utensile), trasportatore di trucioli a catena, separatore di nebbia oleosa.

Caso applicativo

• Cliente: Produttore di attrezzature pesanti — Germania.
• Uso: Lavorazione di componenti grandi e complessi come carter di turbine e blocchi motore.
• Configurazione: VSL configurata con magazine utensili automatico, testa di fresatura angolare e stazione idraulica.
• Risultati: Tolleranze strette raggiunte (±0,005 mm riportato su grandi componenti), riduzione dei tempi di lavorazione di circa il 25% grazie alla capacità multi-processo e all'automazione degli utensili, miglioramento della finitura superficiale e riduzione dell'usura degli utensili grazie al raffreddamento ottimizzato e alla stabilità del mandrino.
• Feedback cliente: Il centro VSL ha notevolmente migliorato la nostra capacità di gestire componenti grandi e complessi, aumentando efficienza e qualità del prodotto.

Prestazioni e funzionamento

• Progettato per pezzi pesanti e di grandi dimensioni con elevata rigidità dovuta alla struttura a doppia colonna.
• Mandrino elettrico con raffreddamento ad acqua per stabilità termica durante cicli prolungati.
• Interfaccia CNC avanzata per un'operatività intuitiva; gli operatori raggiungono competenza con formazione adeguata.
• Parametri personalizzabili: velocità mandrino, potenza motore, corsa di lavorazione e altre specifiche.

Specifiche tecniche

• Diametro massimo di tornitura (dettaglio prodotto): Ø6300 mm.
• Diametro massimo di rotazione (dettaglio prodotto): Ø6300 mm.
• Altezza massima pezzo (dettaglio prodotto): 4000 mm.
• Capacità di lavorazione (FAQ / riportato): diametro di lavorazione fino a 6000 mm; altezza max pezzo 2500 mm; gestione di pezzi fino a 30 tonnellate (i valori possono variare tra FAQ e scheda prodotto).
• Precisione di posizionamento asse C: ±0,001° (funzione di indicizzazione).
• Esempio sistema di controllo: Siemens 840DSl.
• Caratteristiche mandrino: mandrini elettrici ad alto coppia, raffreddati ad acqua per stabilità termica, basso rumore.
• Utensileria e bloccaggio consigliati: torretta servo, bloccaggi idraulici/pneumatici/meccanici/magnetici.
