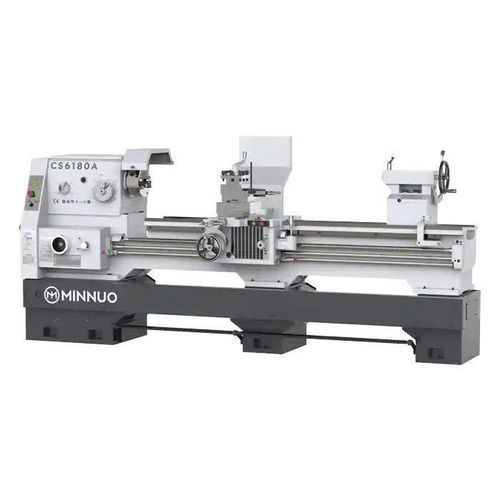

Tornio convenzionale C series

orizzontalea base pianaspinto a cinghie

Panoramica Il C6132/C6160 è un tornio manuale versatile adatto alla tornitura di alberi, flange e pezzi cilindrici. Gestisce pezzi con diametri da 320 mm a 600 mm, offre prestazioni affidabili e comandi meccanici di facile utilizzo per lavorazioni generiche, riparazioni in officina e produzioni leggere. Caratteristiche principali

• Gamma di dimensioni flessibili: C6132 tornitura massima Ø320 mm; C6160 tornitura massima Ø600 mm.
• Grande escursione della sella: fino a Ø800 mm - ideale per pezzi corti e di ampio diametro e contorni complessi.
• Alesaggio mandrino da 52 mm: supporta alberi cavi di diametro moderato e materiali da barra.
• Disposizione meccanica di facile utilizzo: comandi manuali tradizionali e avanzamento a ingranaggi per una curva di apprendimento ridotta e un'elevata usabilità.
• Letto e guide robusti: precisione di lunga durata e resistenza alle vibrazioni durante i tagli più difficili.

Configurazioni consigliate

• Mandrino: Opzioni di mandrino ad alta precisione (ad es, SKF, NSK).
• Mandrino: mandrino a tre griffe con dispositivo di protezione del mandrino; mandrino manuale a quattro griffe indipendente opzionale.
• Sistema di azionamento: opzioni di trasmissione a cinghia o a motore.
• Torretta: torretta singola con postazione utensile quadrata.
• Sistema di raffreddamento: sistema di raffreddamento convenzionale o incorporato.
• Supporto: supporto fisso, supporto di appoggio disponibile.
• Altre opzioni: supporto centrale, design del coperchio di protezione, contropunta manuale, luce di lavoro.

Caso di applicazione

• Cliente: Centro di riparazione attrezzature (Europa orientale).
• Macchina nel caso di studio: C6160 con mandrino a 3 griffe e appoggio fisso.
• Caso d'uso: riparazione di alberi, alesatura di manicotti, filettatura di estremità di tubi.
• Note sulle prestazioni: concentricità raggiunta entro ±0,03 mm; funzionamento semplice con un addestramento minimo; durata nel tempo in caso di funzionamento continuo su due turni; cambio di velocità fluido e filettatura costante.

Specifiche del prodotto (sintesi) Parametri | C6132 / C6232 | C6136 | C6140 | C6160 Capacità di lavorazione - Diametro massimo del pezzo sul basamento | 320 mm | 360 mm | 400 mm | 600 mm Diametro massimo di rotazione della piastra di trascinamento | 200 mm | 200 mm | 230 mm | 440 mm Diametro massimo di tornitura alla sella | 590 mm | 590 mm | 630 mm | 800 mm Interasse (lunghezze disponibili) | 750 / 1000 / 1500 / 2000 mm (varia a seconda del modello) | 750 / 1000 mm | 750 / 1000 mm | 750 / 1000 / 1500 / 2000 mm Diametro del foro del mandrino | 52 mm | 52 mm | 52 mm | 52 mm Dimensione terminale del mandrino | SO-C6 | SO-C6 | SO-C6 | ISO-C6 Foro del cono del mandrino | MT6 | MT6 | MT6 | MT6 | MT6 Gamma di velocità del mandrino (stadi) | 36-1600 rpm (9 passi) | 36-1600 rpm (9 passi) | 36-1600 rpm (9 passi) | 36-1600 rpm (12 passi) Avanzamento - Gamma di filettature metriche | 0,5-14 mm (18 tipi) | 0,5-14 mm (18 tipi) | 0,5-14 mm (18 tipi) | 0,5-14 mm (18 tipi) Avanzamento - Gamma di filettature in pollici | 2-40 / pollici (28 tipi) | 2-40 / pollici (28 tipi) | 2-40 / pollici (28 tipi) | 2-40 / pollici (28 tipi) Avanzamento - Gamma di filettatura modulare | 0,25-3,5 mπ (17 tipi) | 0,25-3,5 mπ (17 tipi) | 0,25-3,5 mπ (17 tipi) | 0,25-3,5 mπ (17 tipi) Corsa del portautensili piccolo | 150 mm | 150 mm | 150 mm | 150 mm | 150 mm Corsa della slitta trasversale | 180 mm | 180 mm | 180 mm | 180 mm Sezione del portautensili | 20 × 20 mm² | 20 × 20 mm² | 20 × 20 mm² | 22 × 22 mm² Diametro della bussola della contropunta | 75 mm (tutti i modelli) Conicità della bussola della contropunta | MT5 (tutti i modelli) Corsa della bussola della contropunta | 160 mm (tutti i modelli) Potenza del motore principale | 4 kW (C6132), 4/5,5 kW (C6136), 4 kW (C6140), 7,5 kW (C6160) Dimensioni di ingombro della macchina (esempi per interasse) | Per 750 mm: 2100 × 1150 × 1550 mm (tipico); per 1000 mm: 2350 × 1150 × 1550 mm / 2350 × 1150 × 1750 mm (a seconda del modello); per 1500 mm e 2000 mm le lunghezze maggiori aumentano di conseguenza. Peso (circa) | C6132: 1300-1800 kg; C6136: 1500-1600 kg; C6140: 1500-1600 kg; C6160: 1800-2300 kg Caractéristiques / Spécifications techniques

• Gamma di capacità del pezzo: Ø320-Ø600 mm a seconda del modello.
• Campo di oscillazione della sella: Ø590-Ø800 mm a seconda del modello.
• Alesaggio mandrino: 52 mm.
• Conicità mandrino: MT6; estremità del mandrino: SO-C6 / ISO-C6 a seconda del modello.
• Campo di velocità: fino a 1600 giri/min (cambio a stadi; il numero di passi dipende dal modello).
• Capacità di filettatura: gamme metriche, in pollici e modulari incluse (tipi multipli selezionabili).
• Posto utensile: portautensili quadrato, sezione trasversale tipica 20×20 mm² (22×22 mm² sul modello più grande).
• Punta posteriore: Cono MT5, diametro manicotto 75 mm, corsa 160 mm.
• Opzioni motore principale: da 4 kW a 7,5 kW a seconda del modello.
• Impronte e pesi tipici della macchina variano in base all'interasse e al modello (vedere la tabella delle specifiche sopra).
