Tornio CNC MNF40
orizzontale2 assia base piana

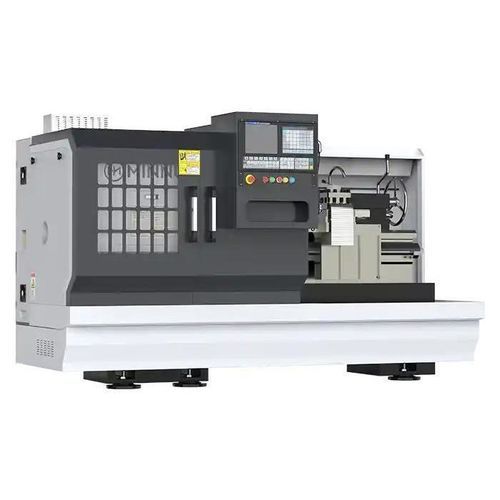

Tornio CNC - MNF40 - Minnuo - orizzontale / 2 assi / a base piana
Tornio CNC - MNF40 - Minnuo - orizzontale / 2 assi / a base piana
Tornio CNC - MNF40 - Minnuo - orizzontale / 2 assi / a base piana - immagine - 2
Tornio CNC - MNF40 - Minnuo - orizzontale / 2 assi / a base piana - immagine - 3
Tornio CNC - MNF40 - Minnuo - orizzontale / 2 assi / a base piana - immagine - 4
Tornio CNC - MNF40 - Minnuo - orizzontale / 2 assi / a base piana - immagine - 5
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo di comando
CNC
Orientazione del mandrino
orizzontale
Numero di assi
2 assi
Struttura
a base piana
Testa del mandrino
A2-8, A2-6
Numero di utensili
4 utensili
Sistema di trasmissione
servomotorizzato
Applicazioni
per metallo, per automotive, per produzione di pezzi piccoli, per linea di produzione
Prestazioni
di alta precisione, potente
Altre caratteristiche
compatto, con asse Y, multifunzione
Funzione combinata
di alesatura, filettatura, di finitura, perforazione
Opzioni e accessori
con carico/scarico automatizzato, con robot a portale, a motore lineare
Velocità di rotazione

Max.: 2.500 rpm
(15.707,963 rad.min-1)

Min.: 150 rpm
(942,478 rad.min-1)

Diametro del pezzo

240 mm
(9 in)

Lunghezza della pelle

Max.: 750 mm
(30 in)

Min.: 550 mm
(22 in)

Diametro di taglio massimo

400 mm
(16 in)

Lunghezza di taglio massima

Max.: 620 mm
(24 in)

Min.: 420 mm
(17 in)

Corsa X

280 mm
(11 in)

Corsa Z

Max.: 750 mm
(30 in)

Min.: 550 mm
(22 in)

Avanzamento rapido asse X

0 m/s
(0 ft/s)

Avanzamento rapido asse X

0 m/s
(0 ft/s)

Potenza nominale

Max.: 7,5 kW
(10,2 hp)

Min.: 5,5 kW
(7,5 hp)

Lunghezza totale

2.000 mm
(79 in)

Larghezza totale

1.600 mm
(63 in)

Altezza totale

1.800 mm
(71 in)

Peso

Max.: 2.200 kg
(4.850 lb)

Min.: 1.900 kg
(4.189 lb)

Descrizione

Panoramica
Il tornio CNC a bancale piatto MNF40 è progettato per la lavorazione precisa e compatta di pezzi da piccoli a medi. Il bancale monoblocco e le guide indurite garantiscono rigidità e ripetibilità per tornitura, filettatura, foratura e alesatura in reparti produttivi, officine di riparazione e utensilerie.

Dettagli del modello
  • Lunghezza massima del pezzo: 550 mm (standard)
  • Diametro massimo di tornitura (piastra): 400 mm
  • Lunghezza massima di tornitura: 420 mm (standard)
  • Potenza motore mandrino: 5,5 / 7,5 kW


Caratteristiche principali
  • Struttura del bancale rinforzata: Corpo monoblocco fuso con guide indurite per stabilità dimensionale a lungo termine.
  • Ingombro ridotto: Progettato per pezzi di medie dimensioni dove lo spazio a pavimento è limitato.
  • Azionamento mandrino potente: Opzioni 5,5/7,5 kW per finitura e lavorazioni più gravose; vari tipi di mandrino disponibili.
  • Capacità multifunzione: Supporta tornitura, piazzatura, filettatura, foratura e alesatura (compatibilità metrico/imperiale).
  • Integrazione CNC flessibile: Compatibile con FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi e altri controlli.
  • Guide indurite e bancale monoblocco per maggiore precisione e riduzione delle vibrazioni.


Configurazioni consigliate
  • Mandrino: Cuscinetti di precisione (SKF/NSK), mandrino water center-out o mandrino idraulico.
  • Sistema di azionamento: Motori servo standard; opzione motor lineare per prestazioni dinamiche superiori.
  • Automazione: ATC (cambio utensile automatico), carico/scarico automatico, integrazione robotica.
  • Torretta: Torretta elettrica o servo; torrette con asse Y disponibili.
  • Raffreddamento: Sistemi di raffreddamento ad alta pressione o integrati.
  • Controllo CNC: Supporto per principali marche; parametrizzazione personalizzata su richiesta.
  • Misura & monitoraggio: Rilevamento rottura utensile, sonda Renishaw OMP60, preset utensile Renishaw TS27R.
  • Altre opzioni: mandrino idraulico/pneumatico, carter protettivi, convogliatore di trucioli a catena, collettore di nebbia d'olio.


Caso applicativo
  • Cliente: Officina componenti di precisione – Polonia
  • Uso: Lavorazione a lotto di componenti di trasmissione per automotive
  • Configurazione: Cella con porta-utensili automatico e convogliatore di trucioli (esempio)
  • Risultati: Precisione mantenuta entro ±0,015 mm; tempo ciclo migliorato di ~20% rispetto ai set-up manuali; qualità costante su oltre 500 pezzi per lotto
  • Feedback cliente: “Perfettamente adatto alle esigenze del nostro reparto: compatto, affidabile ed efficiente.”


Specifiche prodotto (MNF40 - valori selezionati)
  • Diametro max. sul bancale: 400 mm
  • Diametro max. sul carosello: 240 mm
  • Diametro massimo di tornitura (piastra): 400 mm
  • Lunghezza max. pezzo: 550 / 750 mm (opzioni)
  • Lunghezza max. tornitura: 420 / 620 mm (varianti)
  • Naso mandrino: A2-6 / A2-8
  • Foro mandrino: 48 / 82 mm
  • Velocità mandrino: 150–2500 / 150–1800 giri/min (opzioni)
  • Tipo mandrino: velocità regolabile in continuo
  • Potenza motore mandrino: 5,5 / 7,5 kW
  • Tipo e dimensione mandrino: mandrini manuali, 200 / 250 mm
  • Corsa rapida asse X: 6 m/min; asse Z: 8 m/min
  • Corsa asse X: 280 mm; corsa asse Z: 550 / 750 mm
  • Tipo guide: guide indurite (hardtrack)
  • Capacità porta-utensili: 4 utensili; portautensili 20×20 mm
  • Contropunta: cono MT4; diametro camicia: 60 mm; corsa 100 mm
  • Peso netto: ~1900–2200 kg (a seconda della configurazione)
  • Dimensioni macchina (L×P×H): 2000/2200 × 1600 × 1800 mm


Specifiche tecniche
  • Modello: MNF40
  • Tipo: Tornio CNC a bancale piatto per pezzi di medie dimensioni
  • Potenza mandrino: 5,5 / 7,5 kW
  • Gamma velocità mandrino: fino a 2500 giri/min (dipende dal modello)
  • Corsa rapida: X 6 m/min, Z 8 m/min
  • Capacità porta-utensili: 4 utensili; sezione 20×20 mm
  • Contropunta: MT4; diametro 60 mm; corsa 100 mm
  • Guide: guide indurite (hardtrack)
  • Peso & ingombro: ~1900–2200 kg; 2000/2200 × 1600 × 1800 mm
