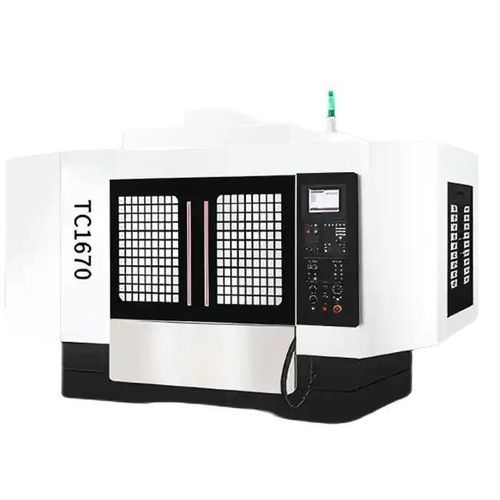

Foratrice-maschiatrice CNC TC-1675

da banco3 assiper lastre

Panoramica del prodotto
Il TC-1675 è un centro CNC di foratura e maschiatura ad alta velocità e grande formato, progettato per la lavorazione precisa di grandi piastre, pannelli e componenti con fori multipli. Ottimizzato per la maschiatura in serie, la foratura multifaccia e il microforatura di leghe di alluminio e materiali non ferrosi, garantisce alta produttività con fori privi di bave e maschiature ad alta velocità.

Dati principali

• Dimensione tavola (banco): 1700×650 mm
• Corsa triasse (X / Y / Z): 1800 / 750 / 400 mm (nota: la tabella delle specifiche in pagina riporta 1600/750/400 mm in una riga)
• Capacità massima di carico: 500 kg
• Velocità mandrino: 20,000 rpm

Caratteristiche principali

• Area di lavoro extra-large: banco 1700×650 mm per pannelli lunghi, piastre e basamenti stampo senza riposizionamento.
• Corsa X estesa (opzione 1800 mm): consente la lavorazione di pezzi a tutta lunghezza in un unico passaggio per ridurre i costi di staffaggio e i tempi di lavorazione.
• Mandrino ad alta velocità (20,000 rpm): assicura maschiature pulite e microforature senza bave su leghe di alluminio e magnesio.
• Cambio utensile rapido e posizionamento preciso: migliora i tempi ciclo nelle operazioni di foratura multipla e filettatura.
• Capacità di carico elevata (500 kg): adatto a piastre spesse e grandi attrezzaggi stampo.

Configurazioni raccomandate

• ATC servo ad alta velocità (magazzino utensili automatico) — riduce i tempi ciclo per le operazioni multi-utensile.
• Sistema di raccolta nebulizzazione — migliora l'ambiente operatore e l'espulsione dei trucioli.
• Raffreddamento attraverso il mandrino — essenziale per la filettatura profonda e le applicazioni con lunghi punte.
• Cambio pallet automatico (APC) — aumenta la produttività nella produzione a lotti.
• Sistema di posizionamento CCD — per verifica degli staffaggi e correzione automatica dell'orientamento dei pezzi.

Caso applicativo

• Cliente: fornitore di involucri in alluminio per 5G (Cina).
• Pezzatura: involucri in alluminio parete sottile con circa 70 fori filettati.
• Configurazione: TC-1675 con ATC servo a 20 utensili e raffreddamento attraverso il mandrino.
• Risultati: deviazione passo filettatura < ±0,01 mm; tempo ciclo < 80 s per involucro; deviazione di rotondità fori < 5 μm; nessun difetto di filettatura segnalato durante cicli di maschiatura ad alta velocità.

Specifiche prodotto (estratte dalla tabella)

• Corsa triasse (X/Y/Z): 1600/750/400 mm (vedi nota su 1800/750/400)
• Distanza dal naso principale al piano di lavoro: 150–550 mm
• Dimensione banco (L×P): 1700×650 mm
• Capacità massima di carico: 500 kg
• Scanalatura a T (numero × larghezza × passo): 5×14×130
• Diametro foro mandrino / cono: φ100 mm / BT30
• Velocità mandrino: 20,000 rpm
• Potenza motore mandrino: 3,7 / 5,5 kW
• Velocità rapida (X/Y/Z): 30 / 36 / 48 m/min
• Velocità di taglio/avance: 10 / 10 / 10 m/min
• Magazzino utensili: 21 posti; Ø max utensile φ60 mm / lunghezza 200 mm / peso 3 kg
• Tempo cambio utensile: 1,3 s (utensile-utensile)
• Precisione di posizionamento: 0,012 mm; ripetibilità: 0,008 mm
• Guide lineari (X/Y/Z): 35 / 35 / 45 mm
• Viti a ricircolo di sfere (X/Y/Z): 40 / 32 / 36 mm
• Coppia motori servo (X/Y/Z): 13,7 / 13,7 / 22,5 N·m
• Aria compressa: 280 L/min, 6–8 bar
• Potenza elettrica totale: 15 KVA
• Dimensioni complessive (X×Y×Z): 4000 × 3400 × 3100 mm
• Peso macchina (circa): 6200 kg

Specifiche tecniche

• Modello: TC-1675
• Marca: MINNUO
• Dimensione banco: 1700×650 mm
• Corse (X/Y/Z): 1800 / 750 / 400 mm (dettagli modello) — riga tabella: 1600/750/400 mm
• Carico massimo: 500 kg
• Velocità mandrino: 20,000 rpm
• Cono mandrino: BT30; foro mandrino: φ100 mm
• Potenza mandrino: 3,7 kW o 5,5 kW
• Magazzino utensili: 21 posti; Ø max φ60 mm / 200 mm / 3 kg
• Velocità rapida (X/Y/Z): 30 / 36 / 48 m/min
• Precisione di posizionamento: 0,012 mm; ripetibilità: 0,008 mm
• Viti a sfere: 40 / 32 / 36 mm
• Guide: 35 / 35 / 45 mm
• Requisito elettrico totale: 15 KVA
• Peso approssimativo: 6200 kg
