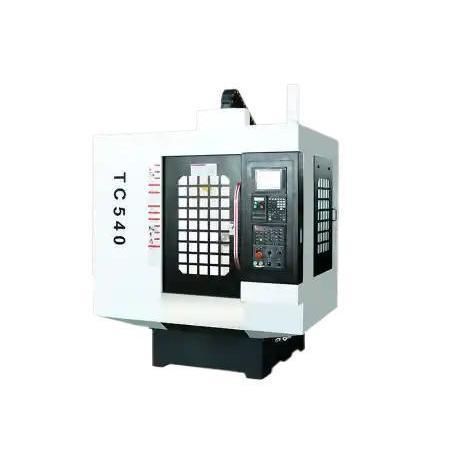

Foratrice-maschiatrice CNC TC-540

3 assiper lastra metallicaad alta velocità

Panoramica
Il TC-540 è un centro di lavorazione CNC compatto per foratura e maschiatura, progettato per produzioni ad alta velocità di pezzi di piccolo formato. Dotato di mandrino BT30 a 20.000 RPM, corse compatte X/Y/Z (500/400/300 mm) e banco di carico da 300 kg, offre un equilibrio tra alta velocità di rotazione e controllo assi preciso per schemi di fori densi e dettagli fini.

Caratteristiche principali

• Mandrino BT30 20.000 RPM: foratura rapida e maschiatura uniforme su alluminio e materie plastiche.
• Corse compatte (X/Y/Z = 500 / 400 / 300 mm): ottimizzate per componenti di piccolo formato.
• Banco portata 300 kg: supporta fissaggi multi-pezzo e carichi in serie.
• Base in ghisa leggera con accelerazione rapida: riduce i tempi non di taglio e migliora l'efficienza dei cicli.
• Compatibilità controllori CNC: FANUC, Mitsubishi, Siemens o sistemi locali.

Configurazioni consigliate

• Cambio utensili automatico (ATC) per sequenze multi-utensile.
• Sistema di nebulizzazione d'olio per prolungare la vita utensile e migliorare la finitura della filettatura.
• Sonda pezzo per ridurre i tempi di setup e migliorare la precisione di allineamento.
• Tappetini antivibrazione per aumentare la stabilità in produzione.
• Fissaggi multi-stazione che consentono il processamento di 8–12 pezzi per ciclo.

Caso applicativo

• Cliente: produttore di accessori per dispositivi mobili (Vietnam).
• Uso: foratura e maschiatura di vassoi SIM e telai in alluminio.
• Configurazione: TC-540 con ATC e staffaggio a doppia bloccaggio.
• Risultati: tempo ciclo medio 22 s per vassoio; precisione fori ±0,008 mm; resa di maschiatura 100%.

Specifiche prodotto (tabella)

• Corse triaxiali (X/Y/Z): 500 / 400 / 300 mm
• Distanza asse mandrino → superficie guida colonna: 466 mm
• Distanza naso mandrino → piano di lavoro: 150 ~ 450 mm
• Dimensione banco (L × W): 650 × 400 mm
• Capacità massima di carico: 300 kg
• Guide a T (n° × larghezza × interasse): 3 × 14 × 121 mm
• Velocità mandrino: 20.000 RPM
• Cono mandrino: BT30
• Potenza motore mandrino: 3,7 kW (std) / 5,5 kW (opt)
• Velocità rapida (X/Y/Z): 48 / 48 / 48 m/min
• Avanzamento di taglio (X/Y/Z): 10 / 10 / 10 m/min
• Capacità magazzino utensili: 21 utensili
• Diametro/lunghezza/peso max utensile: φ60 mm / 200 mm / 3 kg
• Diametro massimo (pieno/adiacente): 60 / 80 mm
• Precisione di posizionamento (X/Y/Z): 0,008 mm
• Ripetibilità (X/Y/Z): 0,005 mm
• Aria: 280 L/min a 6–8 bar
• Capacità elettrica totale: 15 KVA
• Volume serbatoio refrigerante: 160 L
• Dimensioni macchina (L × W × H): 1880 × 2600 × 2700 mm
• Peso macchina (circa): 3200 kg

Caratteristiche / specifiche tecniche

• Modello / Serie: TC-540
• Dimensioni banco: 650 × 400 mm
• Corse X / Y / Z: 500 / 400 / 300 mm
• Capacità max: 300 kg
• Velocità mandrino: 20.000 RPM
• Conicità: BT30
• Potenza mandrino: 3,7 kW (std) / 5,5 kW (opt)
• Velocità rapida: 48 m/min (X/Y/Z)
• Avanzamento di taglio: 10 m/min (X/Y/Z)
• Magazzino utensili: 21 posizioni
• Dimensione max utensile: φ60 mm / 200 mm / 3 kg
• Precisione di posizionamento: 0,008 mm; Ripetibilità: 0,005 mm
• Guide a T: 3 × 14 × 121 mm
• Aria: 280 L/min @ 6–8 bar
• Potenza totale: 15 KVA
• Capacità refrigerante: 160 L
• Dimensioni macchina: 1880 × 2600 × 2700 mm
• Peso macchina: ca. 3200 kg
