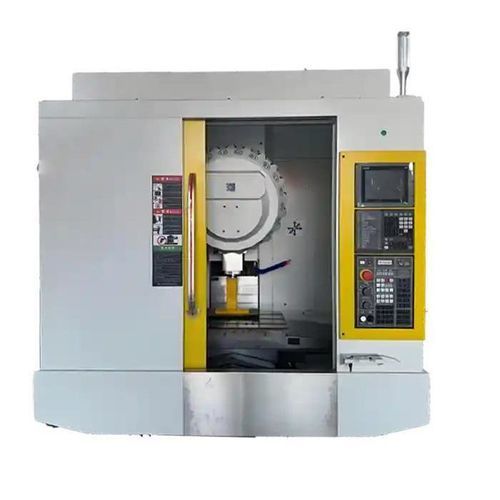

Foratrice-maschiatrice CNC TC-1065

tipo tavola3 assiper lastre

Panoramica
Il TC-1065 è un centro di foratura e maschiatura CNC a tavola ampia e ad alta velocità, progettato per gestire in modo efficiente allestimenti sovradimensionati o multipezzo. Dotato di mandrino ad alta velocità da 20.000 rpm, corsa asse X di 1000 mm e corsa Y di 650 mm, e di una tavola ampia per assemblaggi pesanti, questa macchina è ottimizzata per forature di precisione e maschiature ad alta produttività su superfici estese.

Dettagli principali del prodotto

• Dimensione tavola (lunghezza × larghezza): 1100 × 650 mm
• Corsa X / Y / Z: 1000 / 650 / 300 mm
• Capacità massima di carico (tavola): 450 kg
• Velocità mandrino: 20.000 rpm

Caratteristiche principali

• Mandrino 20.000 RPM (BT30 / BT40 opzionale): Forature ultraveloci, maschiature a passo fine e finitura dei bordi su alluminio e leghe leggere.
• Corsa X 1000 mm + Y 650 mm: Gestisce componenti singoli di grandi dimensioni o allestimenti multi-fixure.
• Capacità di carico 450 kg su tavola ampia: Mantiene rigidità e stabilità per supporti di pezzi estesi senza deformazioni.
• Corsa Z 300 mm: Adatta per pezzi di spessore da basso a medio o forature di cavità poco profonde.
• Ampia compatibilità di controllo: Disponibile con FANUC, Siemens, Mitsubishi o GSK per utilizzo globale.

Configurazioni raccomandate

• Magazzino utensili a disco 20 posizioni per cambi rapidi e cicli di foratura multi-funzione.
• Sistema di raffreddamento a nebbia d'olio o MQL per proteggere i taglienti durante la maschiatura di alluminio e rame.
• Kit di sondaggio e allineamento per automatizzare l'impostazione dei riferimenti e migliorare la ripetibilità su pezzi grandi.
• Accessorii di bloccaggio pneumatici per serraggio rapido in lavorazioni a lotti in produzione di massa.
• Sistema convogliatore di trucioli per gestire i residui derivanti da multiple operazioni di foratura profonda.

Caso applicativo (esempio)

• Cliente: produttore di quadri di controllo industriale (Germania).
• Uso: foratura e maschiatura di pannelli di base e coperture superiori di quadri elettrici.
• Allestimento: TC-1065 equipaggiato con ATC 20 utensili, raffreddamento a nebbia e staffa a vuoto personalizzata.
• Risultati riportati: 60 fori/maschiature in <45 secondi; tolleranza di posizione foro ≤ ±0,01 mm; tempo ciclo ridotto di ~32% rispetto alla precedente soluzione con trapano a portale.

Ulteriori informazioni su prestazioni e precisione

• Precisione di posizionamento: tipica ±0,005 mm; ripetibilità ±0,003 mm.
• Velocità di avanzamento rapida indicativa fino a ~48–60 m/min (dipende dalla configurazione).
• Raccomandato per componenti in metalli leggeri (supporti in alluminio, parti 3C, dissipatori, scocche per telefoni) e componenti automobilistici di precisione che richiedono foratura e maschiatura ad alta velocità.

Specifiche tecniche

• Modello: serie TC-1065
• Dimensione tavola: 1100 × 650 mm
• Corsa X / Y / Z: 1000 / 650 / 300 mm
• Carico massimo tavola: 450 kg
• Velocità mandrino: fino a 20.000 rpm (BT30 standard; BT40 opzionale)
• Opzioni mandrino: mandrino di precisione ad alta velocità; coolant-through-spindle (CTS) opzionale
• Compatibilità controllo: FANUC / Siemens / Mitsubishi / GSK (opzionale)
• Magazzino utensili: ATC disco 20 posizioni raccomandato (opzionale)
• Raffreddamento: nebbia d'olio o MQL raccomandato per maschiatura su non ferrosi
• Sondaggio & allineamento: kit di sondaggio disponibile (opzionale)
• Bloccaggio: fissaggi pneumatici supportati (opzionale)
• Gestione trucioli: convogliatore di trucioli disponibile (opzionale)
• Precisione tipica di posizionamento: ±0,005 mm; ripetibilità ±0,003 mm
• Avanzamento rapido tipico: fino a 48–60 m/min (dipendente da modello/configurazione)
