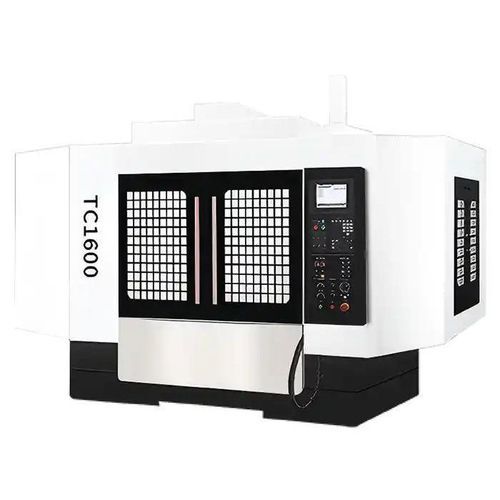

Foratrice-maschiatrice CNC TC-1600

verticale3 assiper circuito stampato

Panoramica del prodotto
La serie TC-1600 è un centro verticale CNC per foratura e filettatura ad alta velocità progettato per lavorazioni a ciclo rapido di pezzi di piccole e medie dimensioni. Con un mandrino da 20.000 giri/min, corsa X di 1600 mm e portata tavola di 450 kg, questa macchina è indicata per forature multiple, maschiature cieche e sagomatura di tasche su alluminio, rame e materie plastiche tecniche.

Dettagli principali

• Dimensione banco (lunghezza × larghezza): 1700×400 mm
• Corsa triassiale (X / Y / Z): 1600 / 500 / 300 mm
• Capacità massima di carico (tavola): 450 kg
• Velocità mandrino principale: 20.000 giri/min
• Attacco mandrino: BT30 / BT40
• Potenza motore mandrino: 5,5 / 7,5 kW
• Magazine utensili: 21 posti (Ø max utensile φ60 mm / lunghezza 200 mm / peso 3 kg)
• Velocità rapida (X/Y/Z): 30 / 48 / 48 m/min
• Velocità di avanzamento di taglio (X/Y/Z): 10 / 10 / 10 m/min
• Dimensioni complessive macchina (XYZ): 3850 × 2620 × 2370 mm
• Peso macchina (circa): 4100 kg
• Volume serbatoio acqua: 160 L
• Potenza elettrica totale: 15 KVA

Caratteristiche principali

• Mandrino ad alta velocità 20.000 RPM: Consente forature e filettature molto rapide con riduzione dei tempi ciclo e bordi privi di bave.
• Corsa X estesa: 1600 mm per pezzi lunghi o fissaggi multi-stazione.
• Corse Y/Z compatte: 500 / 300 mm adatte a componenti piatti o a basso profilo con schemi di fori complessi.
• Tavola portata 450 kg: Supporto stabile per più pezzi o profili in alluminio pesanti.
• Movimento assi controllato da servo: Controllo avanzamento accurato per un ingresso utensile preciso e posizionamento affidabile.

Configurazioni raccomandate

• Cambio utensili automatico (ATC) per ridurre i tempi non di taglio e migliorare la produttività multiutensile.
• Sistema a doppio pallet per produzione continua (carico pezzi durante la lavorazione).
• Sistema nebbia d'olio o refrigerante a base d'acqua per prolungare la vita utensile e garantire stabilità termica durante la filettatura ad alta velocità.
• Presetter utensili / probe Renishaw per automatizzare la lunghezza utensile e l'allineamento del pezzo.
• Supporti antivibrazione per migliorare la precisione e la durata della macchina durante operazioni continue ad alta velocità.

Caso di applicazione

• Cliente: Produttore di elettronica di precisione (Corea del Sud).
• Caso d'uso: Foratura e filettatura ad alta velocità di telai in alluminio per prodotti 3C.
• Esempio di configurazione: TC-1600 con ATC, doppio pallet e sistema di nebulizzazione refrigerante.
• Risultati segnalati: Riduzione media del tempo ciclo ~35%, rotondità dei fori entro ±0,01 mm, filetti completamente formati, prestazioni stabili ad alta velocità senza surriscaldamento o vibrazioni.

Tabella specifiche prodotto (parametri selezionati)
Gamma di lavoro — Corsa triassiale (X/Y/Z) — Unità: mm — 1600/500/300
Distanza dall'asse centrale del mandrino alla superficie guida della colonna — Unità: mm — 516
Distanza dal naso principale alla superficie di lavoro — Unità: mm — 150~450
Pianale di lavoro — Dimensione banco (lunghezza e larghezza) — Unità: mm — 1700×400
Capacità massima di carico — Unità: kg — 450
Scanalatura a T (numero scanalature, larghezza/interasse) — — 3×14×121
Asse principale — Velocità mandrino — Unità: rpm — 20000
Foro cono del mandrino — — BT30/BT40
Potenza motore mandrino — Unità: kW — 5,5/7,5
Velocità — Velocità rapida (assi X/Y/Z) — Unità: m/min — 30/48/48
Velocità — Avanzamento di taglio — Unità: m/min — 10/10/10
Magazine utensili — Numero utensili — — 21
Diametro/altezza/peso max utensile — — φ60mm/200mm/3kg
Diametro massimo (pieno/adiacente) — Unità: mm — 60/80
Precisione macchina — Precisione di posizionamento (X/Y/Z) — Unità: mm — 0.008
Precisione macchina — Ripetibilità di posizionamento (X/Y/Z) — Unità: mm — 0.005
Fonte aria/pressione — — 280L/min 6~8bar
Potenza elettrica totale della macchina — Unità: KVA — 15
Volume serbatoio acqua — Unità: L — 160
Dimensioni macchina (XYZ) — Unità: mm — 3850×2620×2370
Peso macchina (circa) — Unità: kg — 4100

Specifiche tecniche

• Modello / Serie: TC-1600 Series
• Velocità mandrino: 20.000 rpm
• Attacco mandrino: BT30 / BT40
• Opzioni potenza motore mandrino: 5,5 kW o 7,5 kW
• Corse X/Y/Z: 1600 / 500 / 300 mm
• Dimensione banco: 1700 × 400 mm
• Carico massimo tavola: 450 kg
• Magazine utensili: 21 posti (Ø max utensile φ60 mm, lunghezza 200 mm, peso 3 kg)
• Velocità rapida: X/Y/Z = 30 / 48 / 48 m/min
• Avanzamento di taglio: X/Y/Z = 10 / 10 / 10 m/min
• Precisione di posizionamento: 0,008 mm; ripetibilità: 0,005 mm
• Dimensioni macchina (L×W×H): 3850 × 2620 × 2370 mm
• Peso approssimativo: 4100 kg
• Serbatoio acqua: 160 L; Potenza elettrica: 15 KVA; Aria: 280 L/min a 6–8 bar
