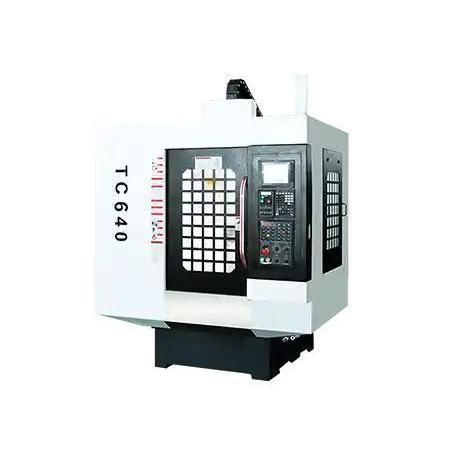

Foratrice-maschiatrice CNC TC-640

verticale3 assiper lastre

Panoramica
Il TC-640 è un centro verticale CNC per foratura e maschiatura progettato per la lavorazione multi-foro ad alta velocità e precisione su pezzi di lunghezza media e attrezzaggi multi-pezzo. È dotato di mandrino BT30 a 20.000 giri/min, corsa X di 600 mm e tavola portante da 300 kg per produzioni con attrezzaggi complessi.

Caratteristiche principali

• Mandrino 20.000 giri/min con interfaccia BT30 per foratura senza bave e cicli di maschiatura rapidi.
• Corsa X di 600 mm per pezzi più lunghi o bloccaggi multipli.
• Tavola con portata 300 kg adatta ad attrezzaggi di media entità e configurazioni dense.
• Corse Y/Z compatte (400 / 300 mm) per parti con geometrie compatte.
• ATC opzionale 16–20 stazioni per cambi utensile rapidi in lavorazioni multi-processo.

Configurazioni consigliate

• Sistema oil-mist o MQL per migliorare la durata utensili e l'evacuazione dei trucioli durante la maschiatura ad alta velocità.
• Piastra di serraggio con più morsetti per forature in serie o parti speculari.
• Sonda CNC opzionale per allineamento automatico dei pezzi e impostazione offset utensile.
• Opzione refrigerante ad alta pressione per migliorare la finitura superficiale e prolungare la vita utensile.

Caso applicativo

• Cliente: produttore europeo di dispositivi smart.
• Uso: foratura e maschiatura di scocche in alluminio per router.
• Configurazione: TC-640 con ATC a 16 utensili e piastra di serraggio a 2 pezzi.
• Risultato: 48 cicli foro/filetto completati in meno di 30 secondi con precisione entro ±0,007 mm.

Dettagli prodotto

• Dimensione banco (lunghezza × larghezza): 700×400 mm
• Corsa triasse (X / Y / Z): 600 / 400 / 300 mm
• Capacità portante massima: 300 kg
• Velocità albero principale: 20.000 giri/min

Specifiche prodotto (vista tabella)
Gamma di lavoro - Corse triaxiali (X/Y/Z) (mm) : 600/400/300
Gamma di lavoro - Distanza dal naso mandrino al piano di lavoro (mm) : 150~450
Banco - Dimensione banco (lunghezza e larghezza) (mm) : 700×400
Banco - Capacità portante massima (kg) : 300
Banco - Solla a T (numero, larghezza, spaziatura) : 3×14×120
Mandrino - Diametro/foro cono (mm) : φ100/BT30
Mandrino - Velocità albero principale (rpm) : 20000
Mandrino - Potenza motore mandrino (kW) : 3.7/5.5
Velocità - Velocità rapida (assi X/Y/Z) (m/min) : 48/48/48
Velocità - Velocità di taglio (m/min) : 10/10/10
Magazine utensili - Numero utensili : 21
Magazine utensili - Diametro/lunghezza/peso max utensile : φ60 mm / 200 mm / 3 kg
Magazine utensili - Diametro max (pieno/adiacente) (mm) : 60 / 80
Magazine utensili - Tempo cambio utensile (s) : 1.3
Precisione macchina - Precisione di posizionamento (X/Y/Z) (mm) : 0.008
Precisione macchina - Ripetibilità di posizionamento (X/Y/Z) (mm) : 0.005
Altro - Specifica guide lineari (X/Y/Z) (mm) : 30/30/35
Altro - Specifica viti a ricircolo (X/Y/Z) (mm) : 32/32/32
Altro - Specifica motori servo (X/Y/Z) (N.m) : 9/9/22.5
Altro - Aria compressa / pressione : 280 L/min, 6~8 bar
Altro - Capacità elettrica totale macchina (KVA) : 15
Altro - Dimensioni esterne macchina (XYZ) (mm) : 1880×2600×2700
Altro - Peso macchina (circa) (kg) : 3300

Specifiche tecniche

• Modello: TC-640
• Cono / interfaccia mandrino: BT30
• Velocità mandrino: fino a 20.000 rpm
• Potenza motore mandrino: 3.7 kW (standard) / 5.5 kW (opzione)
• Corse X/Y/Z: 600 / 400 / 300 mm
• Dimensione banco: 700×400 mm
• Carico massimo tavola: 300 kg
• Capacità ATC: fino a 16–20 utensili (opz.)
• Posizioni magazine utensili: 21
• Max diametro/lunghezza/peso utensile: φ60 mm / 200 mm / 3 kg
• Velocità rapida (X/Y/Z): 48 m/min
• Avanzamento di taglio (X/Y/Z): 10 m/min
• Precisione di posizionamento: 0.008 mm; ripetibilità: 0.005 mm
• Guide (X/Y/Z): 30/30/35 mm
• Viti a ricircolo (X/Y/Z): 32/32/32 mm
• Coppia servo (X/Y/Z): 9 / 9 / 22.5 N·m
• Richiesta aria: 280 L/min a 6–8 bar
• Capacità elettrica: 15 KVA
• Peso approssimativo macchina: 3300 kg
