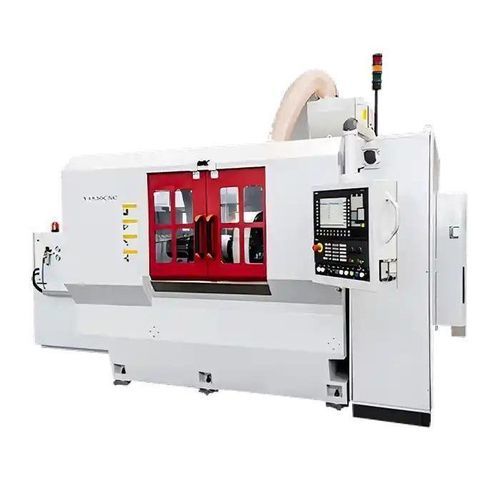

Macchina levigatrice di finitura Y4830

CNCautomaticacon cobot

Panoramica del prodotto
Lo Y4830 è una macchina CNC di honing per ingranaggi interni ad alta precisione, progettata per la finitura di ingranaggi interni temprati mediante ingranamento elicoidale con mola abrasiva. Il processo migliora la finitura superficiale e la precisione del profilo senza compromettere la durezza del materiale. Ampiamente impiegata nelle trasmissioni automobilistiche e nella meccanica di precisione, riduce il rumore, aumenta la durata degli ingranaggi e assicura elevata coerenza dimensionale.

Caratteristiche principali

• Tecnologia di ingranamento elicoidale: garantisce pressione uniforme per una finitura superficiale omogenea.
• Controllo di avanzamento adattivo CNC: mantiene la forza di contatto costante per migliorare la precisione del profilo.
• Correzione del profilo integrata: compensa le deformazioni dopo il trattamento termico.
• Pronta per l'automazione: supporta carico robotizzato e integrazione in linee produttive intelligenti.
• Struttura compatta e rigida: resistenza alle vibrazioni e stabilità di precisione nel tempo.

Configurazioni consigliate

• Copertura protettiva totalmente chiusa per mantenere l'area di lavoro pulita e garantire la sicurezza dell'operatore.
• Sistema di lubrificazione automatico per aumentare la durata dei componenti e ridurre la manutenzione.
• Controllo CNC con touchscreen per semplificare l'operazione e migliorare la precisione.
• Meccanismo di ingranamento elicoidale per honing ad alta efficienza e basse vibrazioni.

Caso applicativo

• Cliente: produttore di trasmissioni automobilistiche (esempio: Corea del Sud).
• Uso: honing di ingranaggi interni temprati per cambi a doppia frizione.
• Configurazione: Y4830 con mola abrasiva aggiornata, sistema di filtrazione del refrigerante e automazione a doppio asse.
• Risultati: precisione di honing ≤ ±2 µm; finitura superficiale Ra ≤ 0,4 µm; miglioramento della concentricità degli ingranaggi ≈ 20%; feedback cliente: «Contiamo sullo Y4830 per rispettare le severe specifiche degli ingranaggi automobilistici — affidabile, efficiente e silenzioso.»

Serie prodotto
Serie Y4830

Specifiche tecniche

• Diametro massimo pezzo: φ300 mm
• Lunghezza massima pezzo: 400 mm
• Larghezza massima dell'ingranaggio: 120 mm
• Precisione tipica di honing (caso applicativo): ≤ ±2 µm
• Finitura superficiale tipica (caso applicativo): Ra ≤ 0,4 µm
• Esempi di applicazione: ingranaggi di trasmissioni automobilistiche, ingranaggi interni per macchine di precisione
