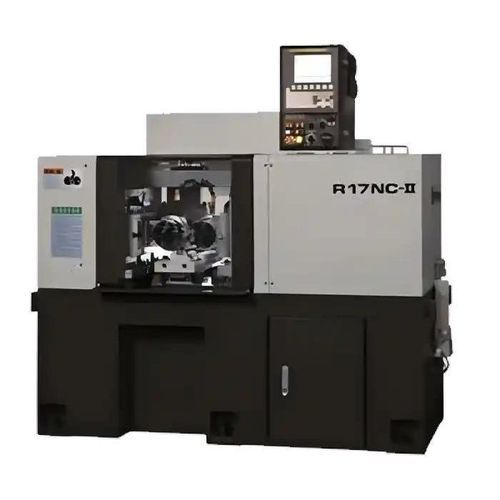

Macchina di rullatura per filettature R17NC-II

CNC

Panoramica
Il R17NC-II (passante) è una macchina di filettatura per laminazione CNC a 3 assi progettata per la formazione continua di filetti su pezzi di lunghezza elevata. Forma i filetti tramite deformazione plastica (laminazione) anziché asportazione, ottenendo profili privi di bave e migliori caratteristiche meccaniche.

Caratteristiche principali

• Capacità di laminazione passante fino a 4.000 mm di lunghezza pezzo per operazioni ininterrotte.
• Diametro massimo di laminazione indicato fino a Ø45 mm (in altra parte della documentazione è riportato Ø75 mm per una variante).
• Alta pressione di laminazione fino a 17 tonnellate per formare filetti e scanalature in materiali impegnativi.
• Controllo CNC a 3 assi per posizionamento preciso delle matrici, gestione della pressione e della velocità di avanzamento.
• Supporta automazione completa e integrazione robotica per produzione in serie.
• Adatta per filetti metrici, in pollici e trapezoidali, oltre a zigrinature e scanalature.
• Generazione di calore minima e assenza di trucioli grazie al processo a freddo; migliorata resistenza a fatica e finitura superficiale.

Configurazioni consigliate

• Caricamento a rulli servo per garantire avanzamento costante di barre lunghe (capacità 4 m).
• Matrici di laminazione ad alta resistenza personalizzate per filetti metrici, trapezoidali o UNC.
• Sistema di raffreddamento a nebulizzazione integrato per migliorare la finitura superficiale e ridurre l'usura degli utensili.
• Base estesa con supporto a rulli per prevenire la flessione durante lavorazioni su pezzi lunghi.
• Sensore laser per filettatura per monitoraggio in tempo reale delle deviazioni e controllo del passo.
• Cabina di sicurezza con barriera luminosa per protezione industriale durante il laminaggio continuo.

Caso applicativo (esempio)

• Cliente: produttore di apparecchiature per l'energia (esempio di caso).
• Uso: laminazione di aste di ancoraggio da 3,8 m con filettatura trapezoidale per basi di turbine eoliche.
• Configurazione: R17NC-II con CNC 3 assi programmabile, alimentatore automatico e matrici trapezoidali.
• Risultati riportati: precisione del passo filettatura ≤ ±0,015 mm su tutta la lunghezza; produzione > 80 aste/ora in turni continui; finitura superficiale Ra ≤ 1,0 μm senza necessità di finitura secondaria. Il cliente ha evidenziato precisione e stabilità su pezzi lunghi.

Materiali, tipi di filetti e vantaggi

• Tipi di filetti: filetti metrici, filetti in pollici, filetti trapezoidali, zigrinature, scanalature e schemi dritti/diagonali personalizzati.
• Materiali idonei: acciaio dolce, acciaio al carbonio, acciaio inox, rame, alluminio e leghe di titanio (materiali con buona plasticità per formatura a freddo).
• Vantaggi rispetto alla filettatura per asportazione: filetti più resistenti, maggiori ritmi produttivi, migliore finitura superficiale, assenza di trucioli, aumentata resistenza a fatica e maggiore coerenza dimensionale.

Specifiche tecniche

• Modello / Serie: R17NC-II (R17NC-II Series)
• Tipo di macchina: macchina di laminazione per filetti passante CNC, controllo 3 assi
• Pressione massima di laminazione: 17 tonnellate
• Diametro massimo di laminazione: Ø45 mm (la pagina fa anche riferimento a Ø75 mm in un dettaglio di altro modello)
• Lunghezza massima di laminazione: 4.000 mm (la pagina contiene anche una voce di lunghezza minore: 150 mm in un altro elenco)
• Capacità passante: laminazione continua per pezzi lunghi (esempi fino a 4.000 mm)
• Controllo: CNC 3 assi (gestione precisa della posizione delle matrici, della pressione e dell'avanzamento)
• Automazione: supporta automazione completa e integrazione robotica
• Accessori consigliati: alimentatore a rulli servo, sistema di nebulizzazione, base estesa supportata da rulli, sensore laser per filettatura, matrici di laminazione ad alta resistenza, cabina di sicurezza con barriera luminosa
• Applicazioni tipiche: aste di ancoraggio lunghe, elementi di fissaggio, scanalature, componenti filettati ad alta resistenza che richiedono superfici prive di bave e alta resistenza a fatica
