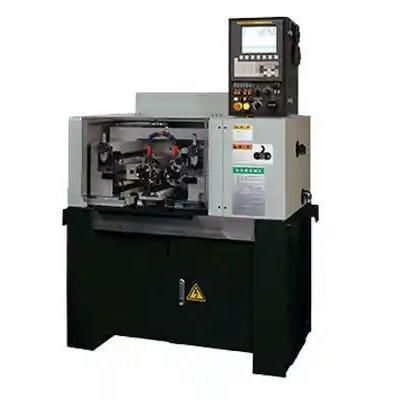

Macchina di rullatura per filettature R7NC

CNC

Panoramica del prodotto
Il R7NC è una macchina CNC compatta per rullatura filetti di tipo in‑feed, progettata per la produzione stabile e ad alta produttività di filetti privi di bava su pezzi corti. È in grado di rullare diametri esterni fino a Ø45 mm, lunghezza massima di rullatura 60 mm e fornisce fino a 7 t di pressione. Adatta a materiali difficili come acciai legati, acciaio inox e titanio, è ottimizzata per filettature corte e ad alta precisione in lotti ridotti o linee di produzione.

Caratteristiche principali

• Configurazione in‑feed ottimizzata per pezzi corti e alta precisione di posizione.
• Capacità di rullatura: fino a Ø45 mm di diametro e 60 mm di lunghezza.
• Pressione massima di rullatura: 7 t per formatura a freddo consistente su materiali impegnativi.
• Supporta tecniche di rullatura interna, esterna e through‑feed.
• Ingombro compatto e struttura rigida per ridurre vibrazioni e migliorare la finitura superficiale.
• Controllo CNC e feedback digitale per ripetibilità della profondità di rullatura e del posizionamento.

Configurazioni consigliate

• Set di matrici abbinate per profili di filettatura standard e su misura (es. M8, M10, UNF).
• Guide regolabili e dispositivi di bloccaggio per garantire la concentricità durante la rullatura.
• Sistemi di raffreddamento e lubrificazione (nebbia o flood) per prolungare la vita utile delle matrici.
• Sensori di posizione digitali per controllo in loop chiuso della profondità.
• Finitore anti‑bava o rettifica delle facce dei rulli per ingressi/uscite puliti.
• Braccio di carico/scarico automatico per aumentare la produttività in produzione di massa.

Applicazioni e caso di studio

• Esempio cliente: produttore di alberi per il settore automotive che richiede filettature esterne senza bava.
• Utilizzo: rullatura di filetti esterni ad alta precisione su componenti cilindrici corti.
• Configurazione tipica: R7NC con matrici personalizzate, guide e lubrificazione a nebbia.
• Risultati esempio: tolleranza filetto Classe 6g senza scheggiature; vita utile per set di matrici ≈ 20.000 cicli; finitura superficiale Ra ≤ 1,2 μm; miglioramento della resistenza a fatica e del rendimento rispetto alla lavorazione per asportazione.

Tipi di filettatura e materiali

• Tipi di filettatura supportati: metrici, pollici (UN/UNF), trapezoidali, spline, zigrinature e profili dritti/obliqui personalizzati.
• Materiali idonei: acciaio dolce, acciai al carbonio/lega, acciaio inox, rame, alluminio e leghe di titanio con buone proprietà di formatura a freddo.

Caratteristiche / specifiche tecniche

• Modello: R7NC
• Ø max. rullatura: Ø45 mm
• Lunghezza max. rullatura: 60 mm
• Pressione max. rullatura: 7 t
• Tecniche compatibili: interna, esterna, through‑feed
• Accessori consigliati: set di matrici abbinate, guida regolabile, sistema raffreddamento/lubrificazione, sensore di posizione digitale, finitore anti‑bava, braccio di carico automatico
• Metrica esempio ottenuta: tolleranza filetto Classe 6g; vita utile set matrici ≈ 20.000 cicli; Ra ≤ 1,2 μm
