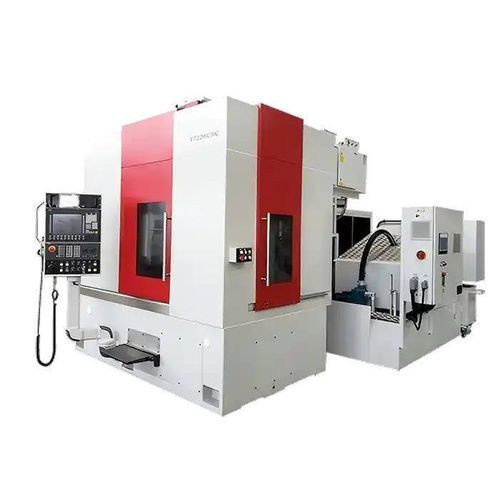

Centro di rettifica per ingranaggi Y7226

CNCcon carico/scarico automatizzatoCBN

Panoramica prodotto
La macchina rettificatrice Y7226 per ruota e vite senza fine è una rettificatrice di precisione a 13 assi con cinematica a 5 collegamenti, progettata per le geometrie complesse di ruote e viti senza fine. Dotata di controllo CNC SIEMENS 840DSL, permette la sincronizzazione dei movimenti tra mola e pezzo per ottenere profili dentali accurati su ingranaggi temprati fino al modulo 5 mm e diametro pezzo massimo φ260 mm. La macchina è pensata per garantire ripetibilità dimensionale e finitura superficiale di alto livello in produzione industriale.

Caratteristiche principali

• Sistema CNC a 13 assi con cinematica di rettifica a 5 collegamenti per geometrie complesse
• Piattaforma di controllo SIEMENS 840DSL per traiettorie e sincronizzazione precise
• Capacità: pezzi fino a φ260 mm di diametro e 180 mm di larghezza ingranaggio
• Supporta rettifica di ruota e vite senza fine per moduli fino a 5 mm su acciai temprati
• Sincronizzazione automatica mola–pezzo per una riproduzione fedele del profilo dentale
• Dressaggio automatico, correzione profilo e compensazione integrati
• Compatibile con carico/scarico automatico per produzione in serie

Configurazioni consigliate

• Mole CBN o vetrificate: Ottimizzate per pezzi in acciaio temprato
• Unità di dressaggio automatica: Mantiene la forma e l'affilatura della mola
• Modulo digitale di compensazione del profilo: Garantisce formazione dentale ad alta fedeltà
• Sistema di raffreddamento chiuso: Migliora la finitura superficiale e la vita della mola
• Stazione di misura laser per ingranaggi: Ispezione in linea e validazione del profilo
• Caricatore robotizzato: Per cicli produttivi continui ad alta efficienza

Case application

• Cliente: Produttore tedesco di scatole dello sterzo per automobili
• Utilizzo: Rettifica finale di ruote senza fine temprate per sistemi di sterzo elettrico (EPS)
• Configurazione: Y7226 con mola CBN, dressaggio automatico e feedback in loop chiuso
• Risultati: Deviazione profilo ≤ 3 μm; riduzione del rumore del 35%; rugosità Ra ≤ 0,3 μm; eccellente ripetibilità e tempi di setup ridotti

Specifiche tecniche

• Modello: Y7226
• Marca: MINNUO
• Controllo CNC: SIEMENS 840DSL
• Assi: 13 assi
• Cinematica: 5 collegamenti di rettifica
• Diametro max pezzo: φ260 mm
• Larghezza max ingranaggio: 180 mm
• Modulo max supportato: fino a 5 mm
• Capace di lavorare ingranaggi temprati
• Dressaggio automatico, correzione profilo e compensazione
• Sincronizzazione precisa mola–pezzo
• Supporta carico/scarico automatico (integrazione automazione)
• Mole consigliate: CBN o vetrificate
• Opzioni: sistema di raffreddamento chiuso, stazione di misura laser, caricatore robotizzato
